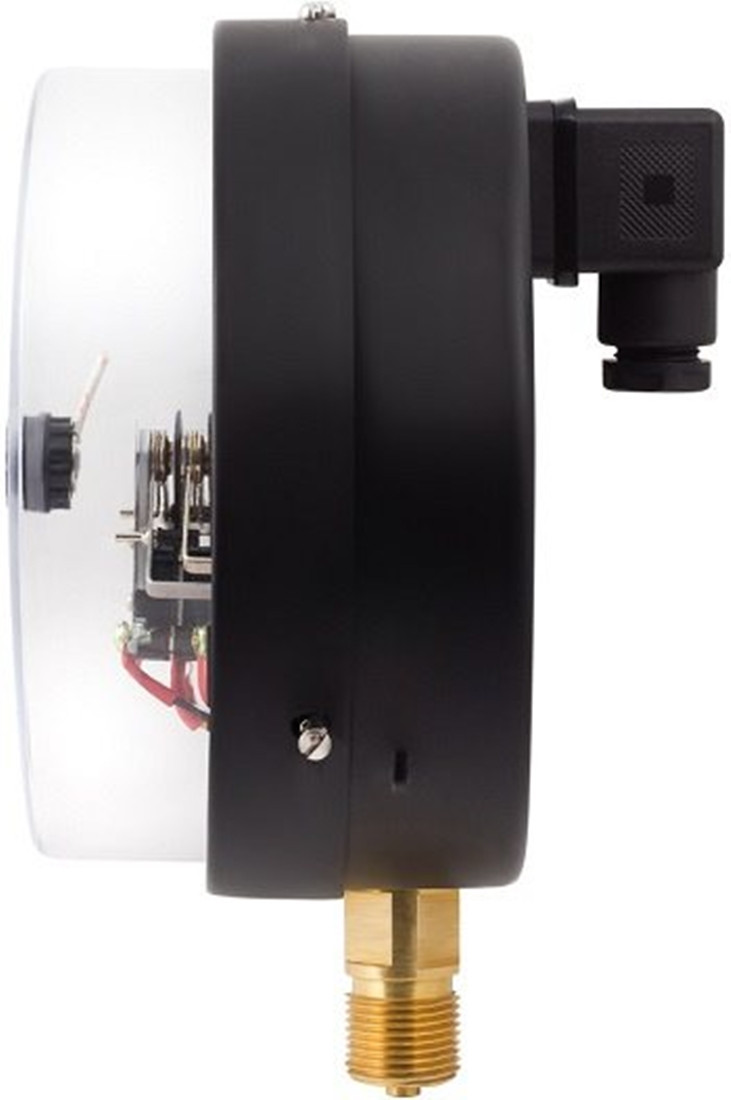

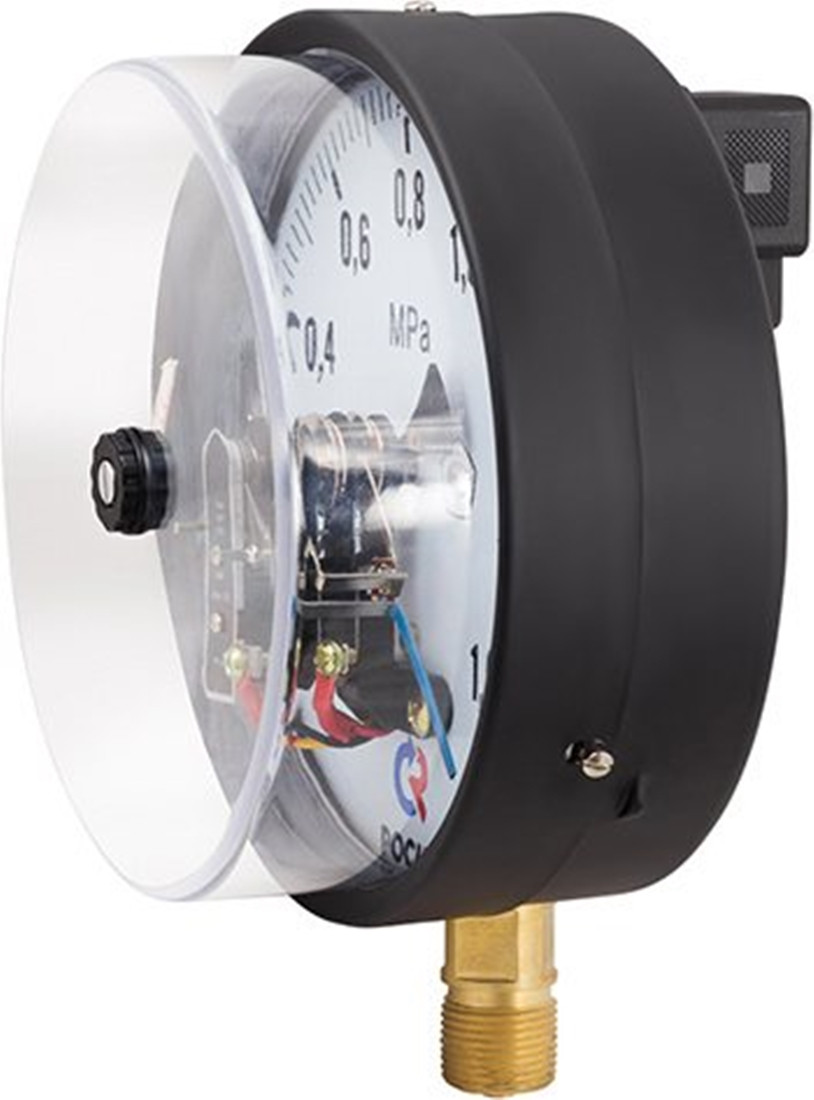

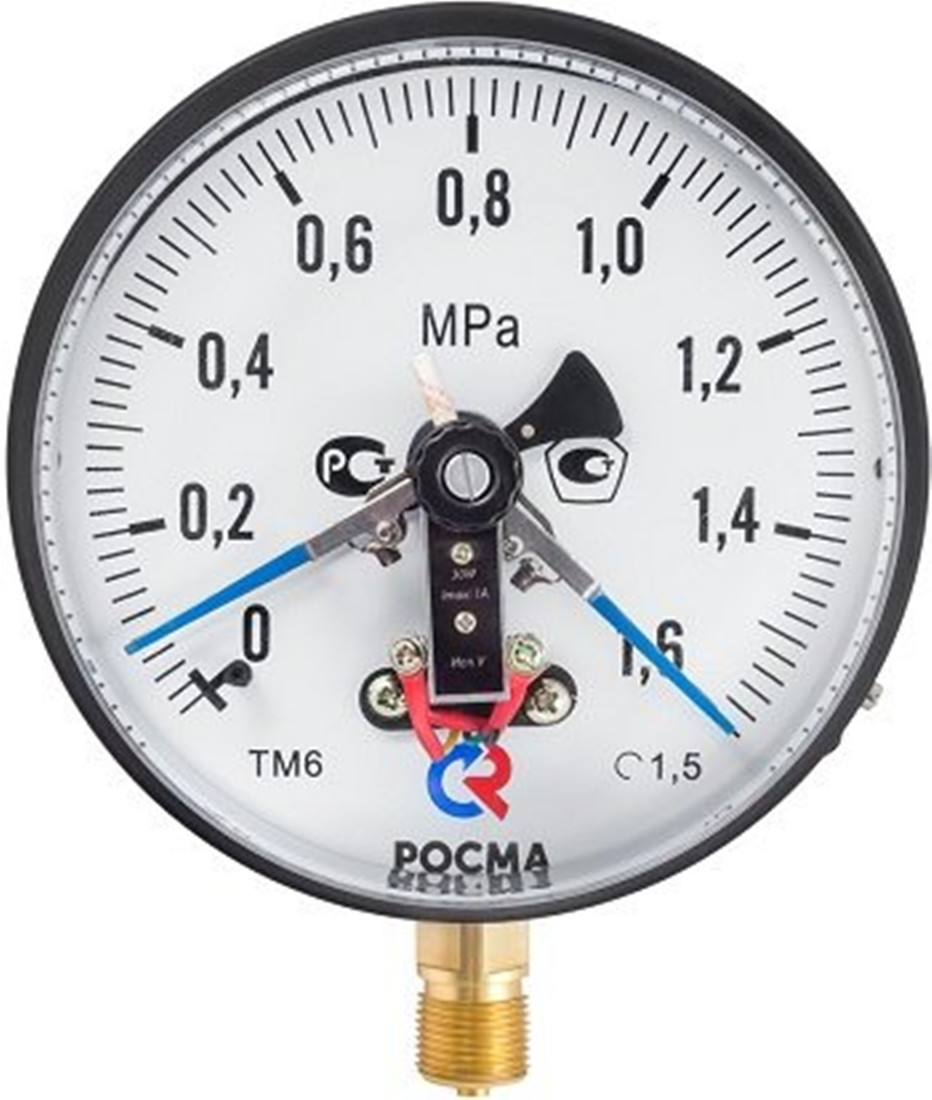

Манометр электроконтактный ТМ-610Р.01 (0-1,6МРа) G1/2.1,5 резьба G1/2

Манометр электроконтактный ТМ-610Р.01 (0-1,6МРа) G1/2.1,5 резьба G1/2

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа манометра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Электрическая схема:

• исполнение I (ОЗ — один замыкающий контакт).
• исполнение II (ОР — один размыкающий контакт).
• исполнение III (ЛРПР — левый размыкающий, правый размыкающий).
• исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий).
• исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий).
• исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий).

Максимальное напряжение: -220 В, ~380 В.

Максимальный ток: 1, А.

Максимальная разрывная мощность контактов: 30 Вт, 50 В·А.

Технические характеристики
