Манометр электроконтактный ТМ-610Р.06(0-1,6MPa)G1/2.1,5 резьба G1/2
от 111,06 руб.
Показать оптовые цены- Под заказ
- Оптом и в розницу
- Код: 23183
- +375 (17) 275-13-04
- +375 (17) 275-13-05
- +375 (17) 275-13-06
- +375 (17) 275-13-07

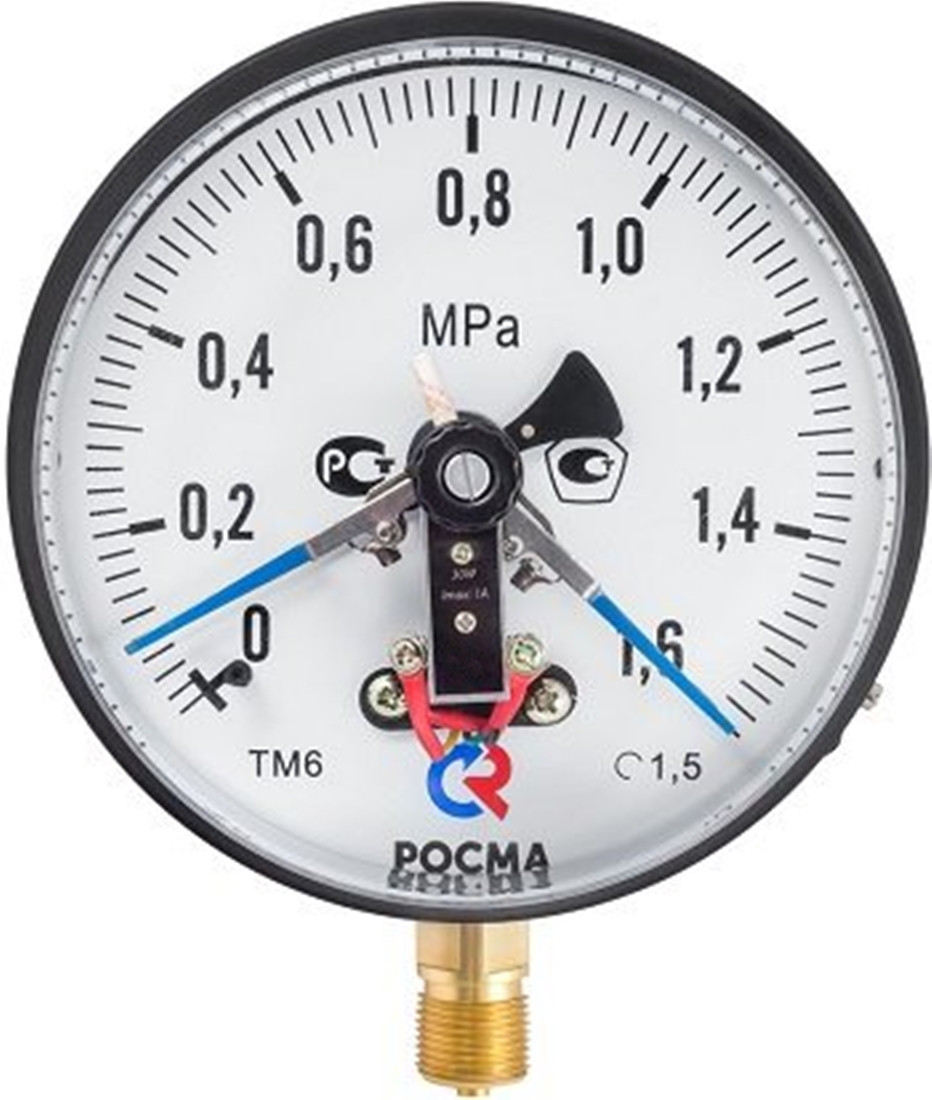

Манометр электроконтактный ТМ-610Р.06(0-1,6MPa)G1/2.1,5 резьба G1/2
Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.
ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.
ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением.
Электрическая схема:
- исполнение I (ОЗ — один замыкающий контакт).
- исполнение II (ОР — один размыкающий контакт).
- исполнение III (ЛРПР — левый размыкающий, правый размыкающий).
- исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий).
- исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий).
- исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий).
Максимальное напряжение: -220 В, ~380 В.
Максимальный ток: 1, А.
Максимальная разрывная мощность контактов: 30 Вт, 50 В•А.
Технические характеристики
Тип прибора |
Манометр электроконтактный |
Диаметр корпуса |
150 |
Материал корпуса |
Сталь 10, цвет черный |
Предел измерения |
0-1,6 МПа |
Класс точности |
1,5 |
Степень защиты |
IP40 |
Расположение штуцера |
Радиальное |
Присоединительная резьба |
G1/2 |
Исполнение |
VI |
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Диаметр корпуса | 150 мм |
Защита оборудования от воды и пыли IP | IP40 |
Пользовательские характеристики | |
Выбрать производителя | РОСМА |
- Цена: от 111,06 руб.
