EVCO & KINCO оптимальное решение для вентиляции и систем ГВС

EVCO & KINCO оптимальное решение для вентиляции и систем ГВС

Реализация проектов по вентиляции, отоплению и ГВС является очень важной задачей при современном проектировании жилых и производственных помещений. Нередко проектировщики сталкиваются с проблемой совмещения оборудования разных производителей. Немаловажную роль так же играет стоимость оборудования.

Компания КИП-Эксперт ориентируется на управляющие системы производства компании EVCO S.p.a Италия и панели управления KINCO. Подробнее ознакомиться с оборудованием можно в каталоге.

Возможности контроллеров EVСO рассмотрим на примере серии NODE Kilo+ модель EPK4DHQ.

Контроллер EPK4DHQ имеет следующую конфигурацию:

         - питание 24VAC/VDC;

         - 4 аналоговых входа PTC/NTC/Pt1000;

         - 6 аналоговых входов PTC/NTC/Pt1000/0-20мA/4-20мA/0-5В логометрический/0-10 В;

         - 11 оптоизолированных дискретных входов 24VAC/VDC;

         - 2 входа 24В с частотой до 2кГц;

         - 2 аналоговых выхода 0-10В;

         - 2 аналоговых выхода PWM/0-10 В;

         - 2 аналоговых выхода 0-20 мA/4-20 мA/0-10 В;

         - 9 цифровых выходов 3A SPST;

         - 2 цифровых выхода 3A SPDT;

         - Коммуникационные порты: RS-485 MODBUS Salve 1, RS-485 (MODBUS master/slave, BACnet MS/TP) 1, CANBUS 1, USB 1, Ethernet (MODBUS TCP, Web Server, BACnet IP)$

         - Часы реального времени RTC;

         - LCD дисплей 128 x 64 с кнопками управления.



На рисунке 1 представлена типовая схема интеграции и функционального взаимодействия с внешними устройствами.

                                                                             Рисунок 1

Как видно из рисунка, контроллер способен взаимодействовать практически с любыми типами датчиков и исполнительных устройств, которые вы также можете найти в нашем каталоге. Наличие достаточного количества коммуникационных интерфейсов и встроенный WEB-сервер позволяет создать единую и удобную систему управления всей автоматикой.

         Теперь рассмотрим программное обеспечение – среду разработки Uni-pro 3.



       Среда поставляется полностью бесплатно для стран СНГ без необходимости докупки каких-либо программных модулей и компонентов. Связь с ПК осуществляется непосредственно через USB-интерфейс без всяких адаптеров. Кабель для связи с ПК подходит любой типа USB-A / USB-A.

         Среда разработки UNI-PRO 3 от компании EVCO предлагает рабочий инструмент для создания и изменения прикладных программ программируемых контроллеров серии С-pro 3 в зависимости от собственных производственных требований путем использования библиотеки объектных модулей и языка программирования С.

         Блочный и интуитивно-понятный русифицированный интерфейс позволяет освоить навыки программирования даже неподготовленным пользователям. Интегрированные в программный продукт системные и стандартные библиотеки, а также возможность применения языка "С" значительно расширяют область применения контроллеров EVCO C-pro3, позволяя создавать алгоритмы для различных задач управления.

         На рисунке 2 показана рабочая среда нового проекта.

                                                                                     Рисунок 2

Цифрой 1 обозначено рабочее пространство, где собирается схема программы. Дерево проекта выделено под цифрой 2. Цифрой 3 отмечена область библиотек, включающая:

         - библиотеки общего применения (алгоритмы управления чиллерами, насосами, фанкойлами, вентиляторами, ПИД-регуляторы и т.д.);

         - стандартные библиотеки работы с данными (счетчики, компараторы, логические элементы, функции преобразования данных и т.д.);

         - системные библиотеки (для настройки встроенных модулей ПЛК).

Цифрой 4 выделена панель инструментов, включающая базовые элементы программы управления (алгоритмы, ячейки памяти, часы реального времени, команды и т.д.), элементы навигации, инструменты для связи ПК с ПЛК и отладки.

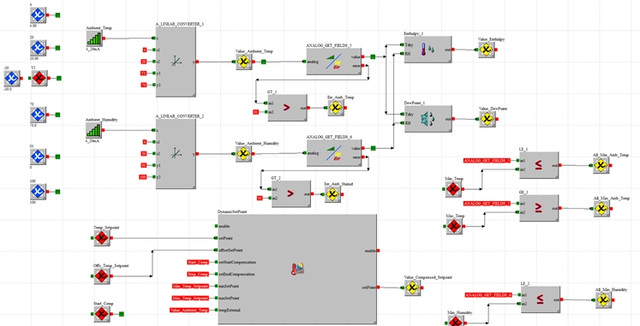

         Как показано на рисунке 3, направление работы управляющей программы — слева направо. Связи между элементами протягиваются линиями от выходов ко входам, либо при помощи специальных коннекторов, что позволяет не нагромождать рабочее пространство.

                                                                             Рисунок 3

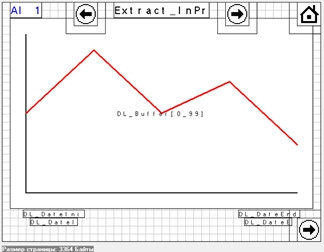

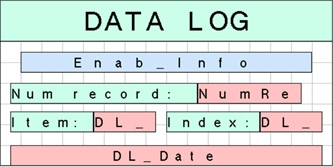

Как показано на рисунках 4, 5 среда разработки UNI-Pro 3 позволяет создавать и эмулировать страницы для встроенных дисплеев ПЛК, а также для удаленных пользовательских интерфейсов компании EVCO.

                                                                  Рисунок 4

                                                                  Рисунок 5

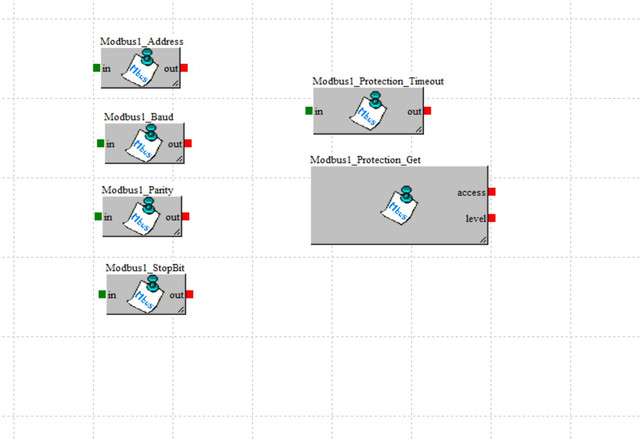

Настройка связи ПЛК с периферийными устройствами также очень простая и производится непосредственно в рабочей среде как показано на рисунке 6 с помощью системных библиотек.

                                                                     Рисунок 6

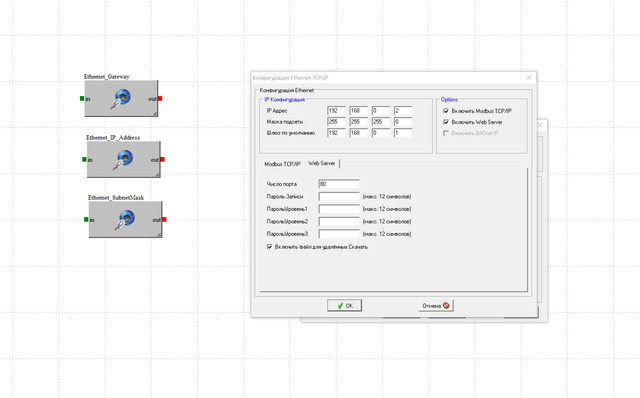

Контроллеры EVCO C-Pro 3 серии Node Kilo+ позволяют использовать встроенный WEB-сервер для удаленного доступа через сеть и Интернет. Как показано на рисунке 7, конфигурация так же производится в рабочем пространстве среды разработки.

                                                                             Рисунок 7

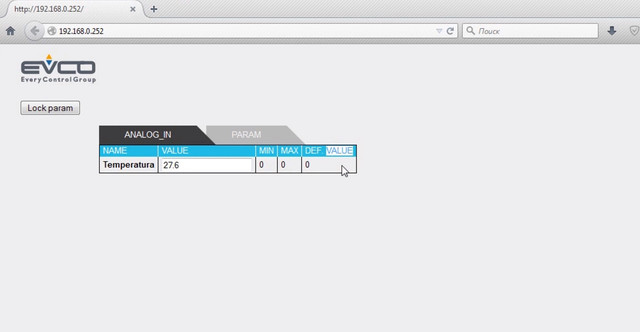

При необходимости в настройках WEB-сервера можно включить генерацию WEB-страницы, пример которой показан на рисунке 8.

                                                                               Рисунок 8

Компания «КИП-Эксперт» является официальным представителем продуктов компании EVCO и KINCO. Мы рады предложить вам широкий перечень ПЛК, HMI-панелей, измерительных и исполнительных устройств под любую вашу задачу. Сотрудничая с нами, вы получаете замечательные продукты по отличной цене, а также качественный сервис и поддержку.

Команда специалистов КИП-Эксперт компетентна в области  разработки управляющих систем и алгоритмов под широчайший перечень технологических потребностей. Обращайтесь!
