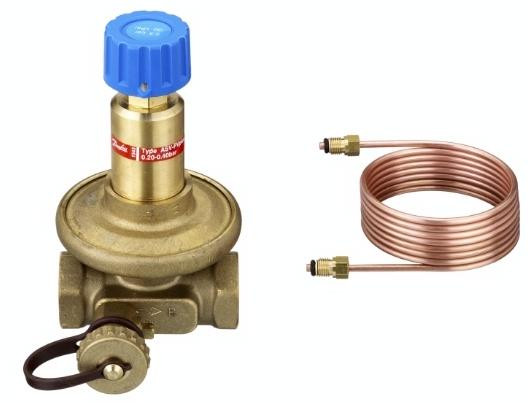

Клапан ASV-P

Danfoss ASV-P

Клапаны ASV-P имеют фиксированную настройку поддерживаемого перепада давлений в 10 кПа. ASV-PV может быть настроен на поддержание требуемого перепада давлений в диапазоне:- от 5 до 25 кПа (двухтрубные системы водяного отопления);- от 20 до 40 кПа (двухтрубные стояки систем водяного отопления зданий повышенной этажности; отдельные ветви систем холодоснабжения фэнкойлов; системы внутрипольного отопления);- от 35 до 75 и от 60 до 100 кПа (ветви систем тепло- или холодоснабжения вентиляционных установок или центральных кондиционеров).

Автоматические балансировочные клапаны ASV-P и ASV-PV Ду = 15–40 мм применяются совместно с запорным клапаном ASV-M или запорно-балансировочным клапаном ASV-I. С помощью клапана ASV-I можно ограничить расход среды через ветвь системы в пределах расчетной величины за счет фиксации его пропускной способности. Клапаны ASV-P и ASV-PV имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы, а клапаны ASV-M и ASV-I снабжены красной рукояткой и должны устанавливаться на подающем трубопроводе. Для клапанов ASV-PV Ду = 50–100 мм в качестве клапана-партнера на подающем трубопроводе может быть использован клапан MSV-F2, при этом импульсная трубка должна присоединяться к одному из отверстий для измерительных ниппелей. Модель ASV-PV Plus — модификация клапанов ASV-PV Ду = 15–40 мм с настройкой от 20 до 40 кПа.

Балансировочные клапаны серии ASV гарантируют высокое качество регулирования с помощью:

• разгруженного по давлению конуса золотника;
• мембран, адаптированных для каждого размера клапана.
