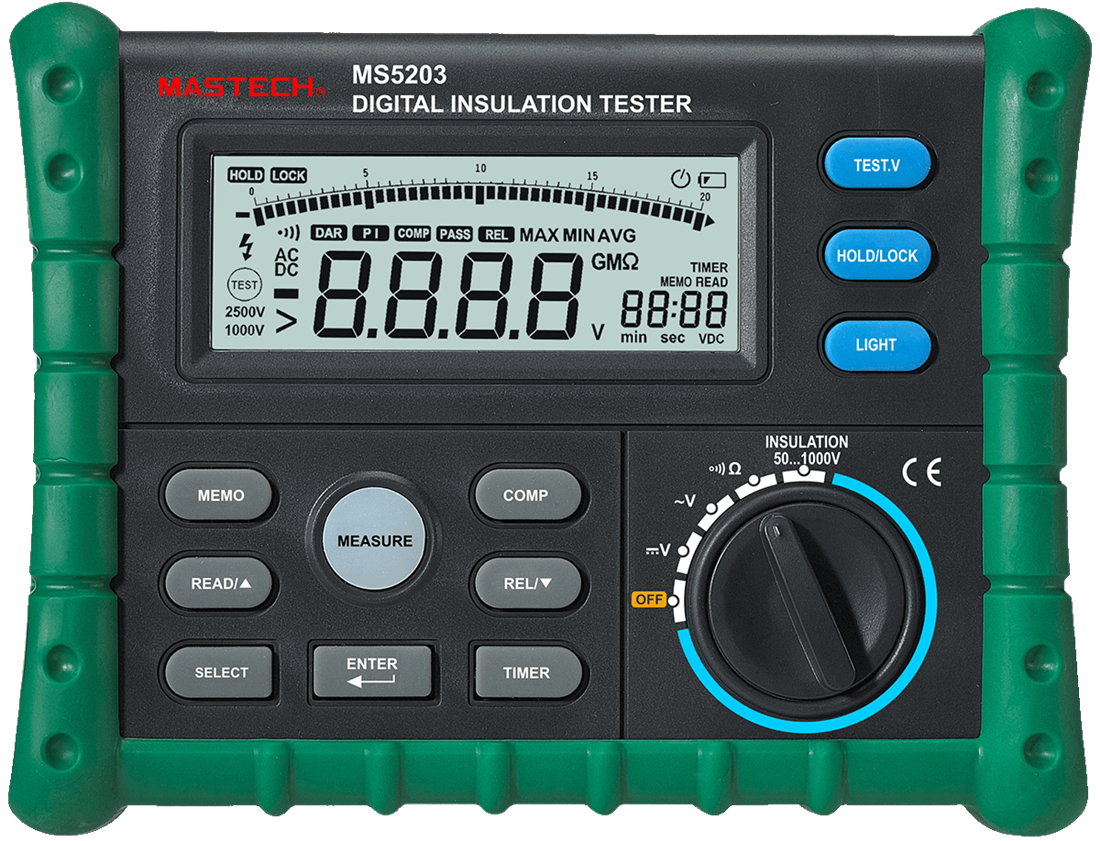

Измеритель сопротивления изоляции (мегаомметр) Mastech MS5203

Соответствие стандартам

отвечает требованиям стандартов МЭК 61010-1: категория КАТ. III – 1000 В, категория КАТ. IV – 600 В

Максимальное измеряемое напряжение

постоянное – 1000 В, переменное – 750 В

Защита от перегрузки

при использовании входных гнезд HI и LO – 600 В; при измерении напряжения -до 1200 В; в прочих режимах - до 250 В

Источник питания

6 элементов, тип АА (NEDA 15A или IEC LR6) - на 1000 часов измерений или не менее 1000 стандартных тестов изоляции 1000 В на 1 МОм с длительностью испытания 5 с и промежутками по 25 с (при комнатной температуре и использовании свежих щелочных батарей)

Диапазон измеряемого сопротивления изоляции

от 0.01 МОм до 10.00 ГОм

Номинальное тестирующее напряжение при проверке изоляции

50, 100, 250, 500, 1000 В

Допустимое отклонение тестирующего напряжения при проверке изоляции

+20%, -0%

Ток, соответствующий условию короткого замыкания при проверке изоляции

номинальное значение 1.8 мА

Автоматический разряд при проверке изоляции

время разряда < 2 с при емкости 1 пФ или менее

Критерий наличия напряжения в цепи при проверке изоляции

проверка откладывается, если напряжение >20 В до запуска проверки

Максимальная емкостная нагрузка изоляции

до 1 мкФ

Температура хранения

-10°С - +60°С

Температура работы

0°С - +40°С

Предельная высота хранения

12000 м

Предельная рабочая высота

2000 м – 1000 В КАТ. III, 3000 м – 1000 В КАТ. II

Температурный коэффициент

0.05 х (указанная погрешность) / °С (при <18°С или >28°С)

Относительная влажность

40 – 75 % (40 – 60 % при сопротивлении изоляции <1 ГОм)

Размеры

180 х 140 х 65 мм

Масса

около 900 г (с учетом массы батареи питания)

 Постоянное напряжение

Предел измерения

Разрешение

Погрешность

200 В

0.1 В

±(0.5%+5)

1000 В

1 В

±(0.5%+5)

Переменное напряжение

Предел измерения

Разрешение

Погрешность

200 В

0.1 В

±(1.5%+5)

750 В

1 В

±(1.5%+5)

Сопротивление

Предел измерения

Разрешение

Погрешность

20 Ом

0.01 Ом

±(1%+5)

200 Ом

0.1 В

±(1%+5)

Сопротивление изоляции

Выходное напряжение

Диапазон

Разрешение

Тестовый ток

Погрешность

50 В (0~20%)

0-20 МОм

0,01 МОм

1 мА, 50 В

±(3%+5)

20-50 МОм

0.1 МОм

200 В (0~20%)

0-20 МОм

0.01 МОм

1 мА, 100 В

±(3%+5)

20-100 МОм

0.1 МОм

250 В (0~20%)

0-20 МОм

0.01 МОм

1 мА, 250 В

±(3%+5)

20-200 МОм

0.1 МОм

200-250 МОм

1 МОм

500 В (0~20%)

0-20 МОм

0.01 МОм

1 мА, 500 В

±(3%+5)

20-200 МОм

0.1 МОм

200-500 МОм

1 МОм

1000 В (0~20%)

0-200 МОм

0.1 МОм

1 мА, 1000 В

±(3%+5)

200-1000 МОм

1 МОм

1.00-5.00 ГОм

0.01 ГОм

±(5%+0.1 ГОм)

5.00-10.00 ГОм

0.01 ГОм

±(10%+0.2 ГОм)
