ФК-01 Прогресс поисково-диагностический комплекс
ПКД "Прогресс" ФК-01 предназначен для поиска под слоем грунта подземных коммуникаций, определения их траектории заложения, глубины залегания, а также диагностики состояния изоляционного покрытия с определением степени его износа. Прибор способен определить ось трассы металлической коммуникаций, силовых кабелей, труб с катодной защитой, а также ось трассы неметаллической коммуникации при наличии в ней токопроводящей жидкости или металлической струны.
Область применения ФК-01:
- Предприятия нефтегазового комплекса
- Объекты теплоэнергетического комплекса
- Объекты водоснабжения и водоотведения
- Службы ЖКХ
- Железнодорожные службы
- Строительные организации.
Отличительные особенности:
- Прибор непрерывно и автоматически определяет параметры глубины залегания коммуникации, а также тока в трассе в реальном времени.
- Прибор производит одновременно с поиском трассы также анализ состояния изоляционного покрытия или силового кабеля на предмет выявления мест разрушения от коррозии в грунте с определением степени повреждения изоляции. Устройство определяет места повреждения изоляции бесконтактным методом без использования А-рамки.
- Все виды работ прибор способен производить за один проход без повторных замеров.
- Отличительной особенностью трассопоисковой системы является возможность одновременно отслеживать сразу две трассы коммуникации, причем одна из них должна находиться под током промышленной частоты или катодной защиты, ко второй подключается штатный генератор.
- В устройстве предусмотрена функция привязки обследуемой коммуникации к географическим координатам местности, для чего в прибор встроен блок спутниковой навигации по системе ГЛОНАСС и GPS. Все результаты обследования коммуникации могут быть записаны в память прибора, а затем переданы в персональный компьютер или планшет.
- Программа для ПК предоставляет возможность графического отображения снятых параметров (глубина залегания, ток в трассе, напряженность поля и состояние изоляционного покрытия) в удобном виде.
- Прибор рассчитан для работы в сложной электромагнитной обстановке, при наличии множества пересекающихся коммуникаций и помех, в том числе и под ЛЭП.
- В приемнике-локаторе применен принцип наведения на трассу при помощи визуального маркера, который смещается на экране дисплея, указывая оператору на его положение относительно оси трассы.
- Наличие функции "Голосовой штурман" и широкого набора звуковых сигналов оповещения обеспечивают удобство и динамику работы с прибором. Это позволяет обучаться работе с прибором новым сотрудникам, а квалифицированных специалистов вовремя предупредить о проблемах.
- Управление трассопоисковой системой осуществляется с помощью одного устройства - валкодера, который по своим возможностям и удобству работы сопоставим с компьютерной мышью.

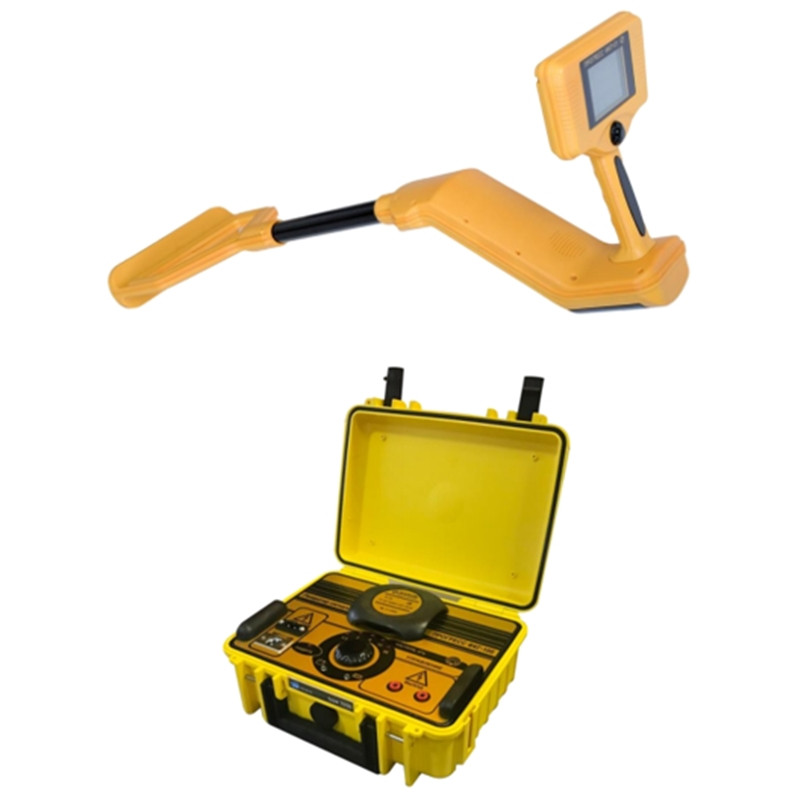

Прибор состоит из двух элементов: приемник локатор Прогресс ФКП-01 и генератор сигнала Прогресс ФКГ-100.
Технические характеристики
Основные параметры генератора
|
Наименование параметра |
Значение |
|
Габаритные размеры генератора, мм, не более |
270 х 215 х 105 |
|
Масса генератора, кг, не более |
2,72 |
|
Напряжение питания, В -сетевое напряжение 230 В, 50Гц -постоянное напряжение +13,2 В |
От 200 до 250 От 12,6 до 14,0 |
|
Потребляемая мощность, ВА не более |
150 |
|
максимальный выходной ток генератора на частоте 8 кГц, не менее, мА |
350 |
|
Максимальное сопротивление нагрузки, на частоте 8 кГц, не более, Ом |
650 |
|
Значение частоты на выходе в режиме 0,5 кГц, не более, Гц |
525±1 |
|
Значение частоты на выходе в режиме 2 кГц, не более, Гц |
2025±1 |
|
Значение частоты на выходе в режиме 8 кГц, не более, Гц |
8025±1 |
|
Значение частоты на выходе в режиме 33 кГц, не более, Гц |
33025±1 |
|
Значение частоты на выходе в режиме 58 кГц, не более, Гц |
58025±1 |
|
Степень защиты, IP |
20 |
Основные параметры приемника
|
Наименование параметра |
Значение |
|
Габаритные размеры приёмника, мм, не более |
820 х 300 х 250 |
|
Масса приёмника, с установленной батареей, кг, не более |
2,0 |
|
Номинальное напряжение питания, В |
6,5 |
|
Время непрерывной работы с выключенной подсветкой, при температуре окружающей среды 25 °C, ч, не менее |
8 |
|
Пределы определяемой глубины залегания коммуникации, м, не более |
0…15 |
|
Отклонение определяемой величины глубины залегания коммуникации (до оси трассы), при токе в трассе в месте определения, не менее 100 мА, для глубин 0,1…5,0м, %, не более |
± 10 + 2 см |
|
Отклонение определяемой величины глубины залегания коммуникации (до оси трассы), при токе в трассе в месте определения, не менее 200 мА, для глубин 5,0…15,0м |
Не нормируется |
|
Степень защиты, IP |
52 |
| Основные атрибуты | |
|---|---|
| Производитель | Farmec |
| Страна производитель | Беларусь |
| Вес | 4.72 кг |
