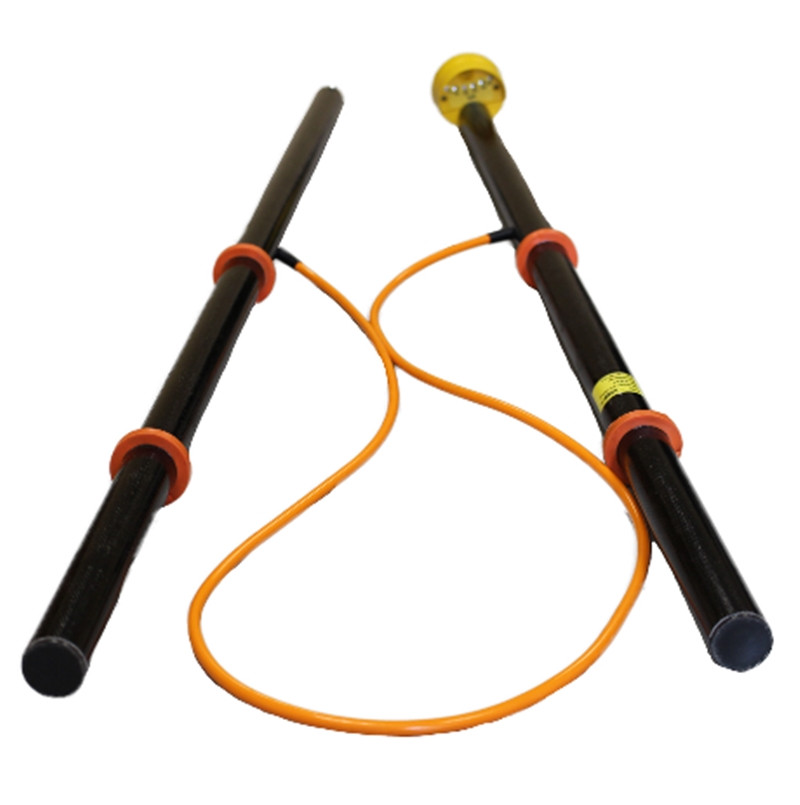

УПП-10 М1 Устройство поиска повреждений на линии

УПП-10 М1 Устройство поиска повреждений на линии

Устройство поиска повреждений типа УПП-10 М1 (в дальнейшем – устройство) предназначено для применения в воздушных и кабельных электрических сетях 6-10 кВ оперативно-выездными бригадами (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) на землю.

Устройство позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.

Дополнительно устройство может использоваться при фазировке сети 6, 10 кВ и при проверке исправности высоковольтных предохранителей.

Устройство может поставляться в комплекте со специальной заземляющей штангой, что позволяет выявлять поврежденные линии с междуфазными замыканиями без КЗ на землю, обрывы фаз как с включенными, так и отключенными силовыми трансформаторами на трансформаторных подстанциях (ТП).

Условия эксплуатации устройства:

• температура окружающего воздуха от –30 до +40°С;
• относительная влажность воздуха до 60% при температуре +25°С.

Технические характеристики:

• Рабочее напряжение, кВ: 6 - 10.
• Диапазон сигнализации величины тока, мА: 0 – 150.
• Погрешность индикации, не более: ± 10%.
• Время измерения, с, не более: 10.
• Длина общая, мм: 1300.
• В том числе:

          - рабочих частей, мм, не более: 700.

          - изолирующих частей, мм, не менее: 400.

          - рукояток, мм, не менее: 300.

          - соединительного провода, мм: 1500.

• Диаметр штанг, мм: 36.
• Масса, кг, не более: 2,1.
