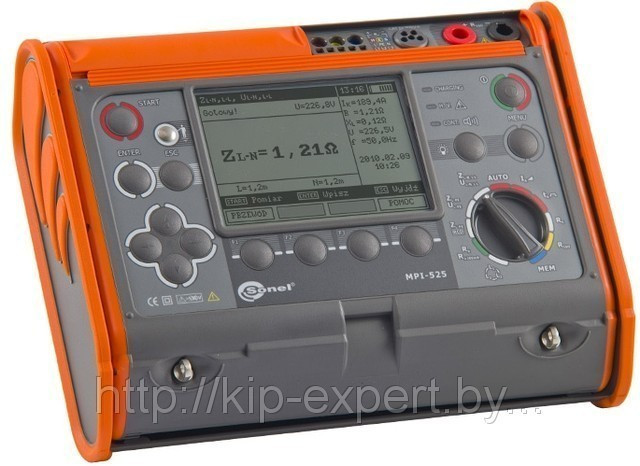

Измеритель параметров электробезопасности электроустановок MPI-525
от 11 597,94 руб.
- Под заказ
- Код: 15906
- +375 (17) 275-13-04
- +375 (17) 275-13-05
- +375 (17) 275-13-06
- +375 (17) 275-13-07
MPI-525 ― измеритель параметров электробезопасности электроустановок
MPI-525 "всё в одном" ― лаборатория ЭФИ в одном приборе.
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики измерителя MPI-525:
Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:
- Действующего значения фазного и междуфазного напряжения переменного тока;
- Частоты переменного тока
- Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
- Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
- Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
- Силы тока отключения УЗО для дифференциального постоянного тока;
- Времени отключения сети при срабатывании УЗО;
- Сопротивления защитного заземления;
- Напряжения прикосновения относительно номинального дифференциального тока;
- Напряжения переменного тока помех;
- Сопротивления заземляющего устройства по 3-х полюсному методу;
- Сопротивления защитных проводников;
- Электрического сопротивления малым током;
- Сопротивления электроизоляции.
Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
- Последовательности чередования фаз и перекоса фаз по напряжению.
Для запоминания и передачи в компьютер:
- Данных измерений и вычислений.
Технические характеристики:
- Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
- Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): ― 0 + 10% от установленной величины;
- Обнаружение опасного напряжения перед началом измерения;
- Разряд емкости измеряемого объекта;
- Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
- Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
- Измерительный ток < 2 мА.
Последовательность фаз
- Указания последовательности фаз: прямая, обратная;
- Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
- Отображение величины межфазных напряжений.
Дополнительные технические характеристики измерителя MPI-525:
Параметр | Значения |
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Питание измерителя | пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт) |
Температура хранения | -20…+70 °C |
Температура рабочая | 0…+50 °C |
Время до самовыключения | 120 секунд |
Количество измерений Z, RE или RCD (для щелочных элементов питания) | > 3000 (2 измерения / минуту) |
Количество измерений RISO или RCONT (для щелочных элементов питания) | > 2000 |
Комплект поставки MPI-525:
1. Прибор.
2. Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный.
3. Зонд острый с разъемом «банан» голубой.
4. Комплект ремней «Свободные руки».
5. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012.
6. Зажим «Крокодил» изолированный красный K02.
7. Кабель сетевой.
8. Зажим «Крокодил» изолированный красный К05 5kV.
9. Зонд острый с разъемом «банан» красный.
10. Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ».
11. Кабель последовательного интерфейса USB.
12. Зажим «Крокодил» изолированный жёлтый K02.
13. Провод измерительный 25 м на катушке с разъемами «банан» красный.
14. Провод измерительный 1,2 м с разъемами «банан» голубой.
15. Адаптер автомобильный (12В).
16. Провод измерительный 1,2 м с разъемами «банан» красный.
17. Зонд измерительный для забивки в грунт 30 см.
18. Футляр L2.
19. Провод измерительный 1,2 м с разъемами «банан» желтый.
20. Зажим «Крокодил» изолированный черный K04 5 кВ.
21. Аккумуляторная батарея NiMH SONEL-07 4,8V.
22. Измеритель параметров электробезопасности электроустановок MPI-525 ― Руководство по эксплуатации 1
23. Измеритель параметров электробезопасности электроустановок MPI-525 ― Паспорт.
24. Провод измерительный 1.8 м экранированный с разъемами «банан» 5 кВ черный.
Основные | |
---|---|
Производитель | Sonel |
Страна производитель | Польша |
Пользовательские характеристики | |
Габаритные размеры, мм | 288х223х75 |
Интерфейс | USB |
Масса, кг | 2.2 |
Память результатов измерения | 990 ячеек, 57500 результатов |
- Цена: от 11 597,94 руб.
