PQM-701 Анализатор параметров качества электрической энергии

от 3 333,33 руб.

Показать оптовые цены
  • Под заказ
  • Оптом и в розницу
  • Код: 19386
clockОтправка с 12 апреля 2024
PQM-701 Анализатор параметров качества электрической энергии
PQM-701 Анализатор параметров качества электрической энергииПод заказ
от 3 333,33 руб.
Купить
+375 (17) 275-75-77
  • +375 (17) 275-13-04
  • +375 (17) 275-13-05
  • +375 (17) 275-13-06
  • +375 (17) 275-13-07
+375 (17) 275-75-77
  • +375 (17) 275-13-04
  • +375 (17) 275-13-05
  • +375 (17) 275-13-06
  • +375 (17) 275-13-07
возврат товара в течение 14 дней по договоренности

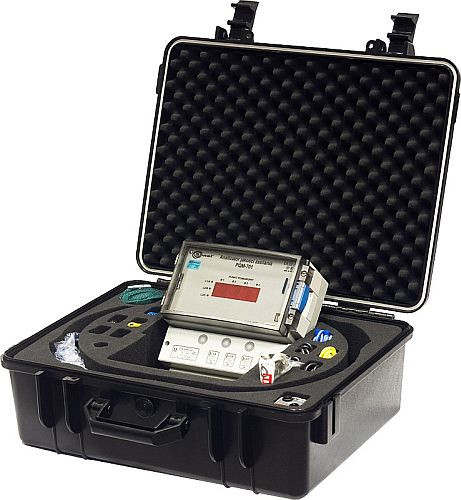

Анализатор параметров качества электрической энергии Sonel PQM-701

Данный прибор находится в реестре средств измерений РБ и поставляется с поверкой (№ госреестра РБ 03 13 5282 13)

Назначение и область применения:

PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)) и ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)), ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Основные характеристики:

  • автоматическое формирование протоколов параметров качества электрической энергии;

Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)) класс А. Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа).
  • Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
  • осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.

Конфигурация анализатора:

  1. Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
  2. Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
  3. Установка параметров трансформаторов напряжения и/или тока.
  4. Выбор периода усреднения.
  5. Расписание запуска и остановки регистрации.
  6. Установка типа токоизмерительных клещей.
  7. Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
  8. Режим измерения в реальном времени
  9. Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Подробные технические характеристики:

Параметр Диапазон измерений и условия Разрешение Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 10%×Unom ≤ URMS ≤ 150%×Unom
для Unom ≥ 100 В
0,01%×Unom ± 0,001 Unom
Коэффициент пиковых значений напряжения 1...10
(1…1,65 для напряжения 690В)
для URMS ≥ 10% Unom
0,01 ± 5%
Частота переменного тока f От 40,00 Гц до 70,00 Гц
для 10%×Unom ≤ URMS ≤ 120%×Unom
0,01 Гц ± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) От 0 до 120% Unom 0,01%×Unom ±0,0005×Unom
(UH, h изм < 0,01×Unom)
±0,05×UH, h изм
(UH, h изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) От 0 до 100,0%
(для URMS > 1%×Unom)
0,1% ±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS Без использования клещей
От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom ± 0,1%×Inom
± 0,004×Inom (с учетом дополнительной погрешности, зависящей от положения)
С гибкими клещами F-1, F-2, F-3
От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм
± 0,02×IRMS изм
(с учетом доп. погрешности от положения)
С измерительными клещами C-4
От 0,1 А до 10 А (~)
От 10 А до 50 А (~)
От 50 А до 200 А (~)
От 200 А до 1000 А (~)
От 1000 А до 1200 А (~)
(3600 АP-P)
0,01%×Inom ± (0,03 × IRMS изм + 0,1 А)
± 0,03 × IRMS изм
± 0,015 × IRMS изм
± 0,0075 × IRMS изм
± 0,005 × IRMS изм
С измерительными клещами C-6
От 0,01 А до 0,1 А (~)
От 0,1 А до 1 А (~)
От 1 А до 12 А (~)
(36 АP-P)
0,01%×Inom ± (0,03×IRMS изм + 1 mА)
± 0,025×IRMS изм
± 0,01×IRMS изм
Коэффициент пиковых значений силы тока 1..10
(1..3,6 для Inom)
для IRMS ≥ 1% Inom
0,01
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) От 0 до 100,0%
(для IRMS > 1%×Inom)
0,1% ± 0,05×THDIизм
Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom
1%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × S(ES)изм
Коэффициент мощности PF От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 120%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Активная и реактивная мощность гармоник 80% Unom ≤ URMS < 120% Unom
5% Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF) От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 120%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I От -180,0° до +180,0° 0,01° ± 1°
Кратковременная доза фликера PST От 0,20 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,05×PSTизм
Длительная доза фликера Plt От 0,20 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,05×PLTизм
Угол сдвига фаз напряжений φU От -180,0° до +180,0° 0,01° ±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 От 0,0% до 20,00%
80%×Uном ≤ URMS≤ 120%×Uном
0,1% ± 0,15 %
Угол сдвига фаз силы токов φI От -180,0° до +180,0° 0,01° ± 1°
Неопределенность часов реального времени RTC (от -20°С до +55°С) часы: минуты: секунды: миллисекунды 1 мс ± 0,3 с/24 часа
  • URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
  • IRMS ― измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
  • Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
  • Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
  • K ― коэффициент масштабного преобразования входных для токовых разъемов анализатора;
  • h – порядковый номер гармоники;
  • UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
  • IH, h изм ― измеренное значение среднеквадратического значения гармонических составляющих силы тока;
  • THDU изм ― измеренное значение суммарного коэффициента гармонических составляющих напряжения;
  • THDI изм ― измеренное значение суммарного коэффициента гармонических составляющих силы тока;
  • P(Ep)изм ― измеренное значение активной мощности (активной энергии);
  • Q(EQ)изм ― измеренное значение реактивной мощности (реактивной энергии);
  • S(ES)изм ― измеренное значение полной мощности (полной энергии);
  • Pst изм ― измеренное значение кратковременной дозы фликера;
  • Plt изм ― измеренное значение длительной дозы фликера.

Стандартная комплектация:

Название Количество Индекс
Адаптер для подключения к однофазной сети AZ-1 1 WAADAAZ1
Беспроводной интерфейс OR-1 (USB) 1 WAADAUSBOR1
Зажим «Крокодил» изолированный голубой K02 1 WAKROBU20K02
Зажим «Крокодил» изолированный жёлтый K02 1 WAKROYE20K02
Зажим «Крокодил» изолированный черный K01 3 WAKROBL20K01
Кабель последовательного интерфейса USB 1 WAPRZUSB
Карта памяти SD 2 Гб. 1 #
Кронштейн для установки на DIN-рейку 1 WAPOZUCH2
Провод измерительный 2,2 м с разъемами «банан» черный 3 WAPRZ2X2BLBB
Провод измерительный 2,2 м с разъёмами «банан» желтый 1 WAPRZ2X2YEBB
Провод измерительный 2,2 м с разъёмами «банан» голубой 1 WAPRZ2X2BUBB
Ремни для крепежа на столбе (2 шт) 1 WAPOZOPAKPL
Соединитель электрический ― адаптер AC-16 1 WAADAAC16
Футляр пластиковый XL1 1 WAWALXL1

Дополнительная комплектация:

Название Индекс
Клещи гибкие F-1 WACEGF1OKR
Клещи гибкие F-2 WACEGF2OKR
Клещи гибкие F-3 WACEGF3OKR
Клещи измерительные C-4 WACEGC4OKR
Клещи измерительные C-6 WACEGC6OKR
Клещи измерительные C-7 WACEGC7OKR
Соединитель электрический — адаптер магнитный модель AM-4 WAADAUMAGKPL
Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 WAADAM4M6
Характеристики
Основные атрибуты
Производитель Sonel
Страна производительПольша
Информация для заказа
  • Цена: от 3 333,33 руб.
