Трассоискатель Сталкер 15-04
Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам.
Прибор незаменим при обследовании участков местности перед проведением земляных работ.

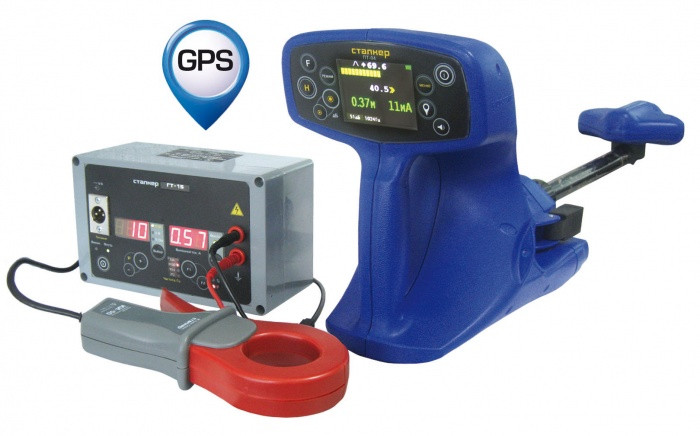

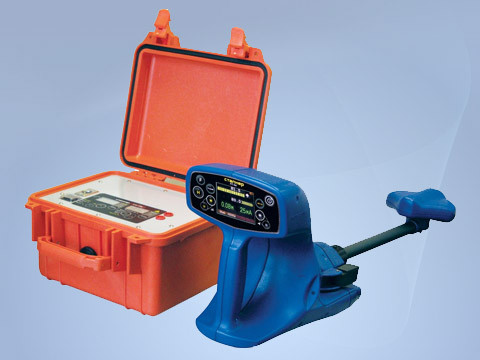

В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.
Общие особенности трассопоискового комплекса:
- Комплекс способен работать при температуре до -30 градусов.
- GPS-выноска подземных трасс с последующим наложением на карту:
- Беспроводная связь с ПК
- Функция «живой звук» позволяет оператору на слух определить тип коммуникации
- Локализация дефектов изоляции с точностью до 10 см.
- Частота 33 кГц для наведения сигнала генератора ГТ-15 с поверхности земли
- Легкий и компактный генератор ГТ-15
Особенности приёмника ПТ-04:
- Одновременное отображение показаний методов минимума и максимума
- Автоматическая и непрерывная индикация глубины залегания позволяет контролировать все изменения.
- Автоматическая и непрерывная индикация силы тока для точного определения параллельно проложенных трасс и для обнаружения ответвлений.
- Определение оператора относительно оси трассы при помощи индикатора "влево-вправо".
- Точное определение мест повреждения изоляции совместно с локализацией оси коммуникации.
- Возможность одновременного поиска оси коммуникации на одной частоте и поиска мест повреждения изоляции на другой, позволяет работать в сложных условиях.
Направление тока ― метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).
Используя пассивные частоты 50, 100, 300 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов, а частоты 100 и 300 Гц наиболее удобны для поиска трубопроводов, находящихся под электрохимической защитой.
Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.
Технические характеристики приёмника ПТ-04:
Параметр | Значения |
Рабочие частоты, Гц | 273, 526, 1024,8928, 32768 |
Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450. «РАДИО» |
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: ― по уровню минус 3 дБ ― по уровню минус 60 дБ | 9 24 |
Полоса пропускания для режима "эфир" | от 48 Гц до 10 кГц |
Чувствительность, приведенная к току, протекающему на расстоянии 1 метр при отношении сигнал шум 6 дБ, мкА | 0,5 |
Динамический диапазон входных сигналов, дБ | 102 |
Ослабление сигнала переменного тока частотой 50 Гц, дБ | 80 |
Определение глубины залегания трассы, м | до 10 |
Погрешность показаний глубины залегания трассы, %, не более | 5 |
Габаритные размеры, мм, не более | 720х245х170 |
Масса, кг, не более | 2.4 |
Диапазон рабочих температур, °С | от -30 до +55 |
Особенности генератора ГТ-15:
- Максимальная выходная мощность 15 Вт.
- Ступенчатая регулировка мощности.
- Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации.
- Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций.
- Два режима работы ― непрерывная и импульсная генерация.
- Автоматическое согласование генератора с нагрузкой.
- Питание от встроенного аккумулятора (6 В 12 А/ч ― 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А.
- Индикация степени разряда аккумуляторов.
- Встроенное зарядное устройство.
- Защита встроенного аккумулятора от избыточного разряда.
- Влагозащищенный, ударопрочный корпус IP44.
- Бесконтактная подача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50.
Технические характеристики генератора ГТ-15:
Параметр | Значения |
Рабочие частоты*, Гц | 273, 526, 1024,8928, 32768 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 10 |
Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 |
Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
Габаритные размеры, мм, не более | 210х130х100 |
Диапазон рабочих температур, °С | от -30 до +55 |
Основные атрибуты | |
---|---|
Производитель | Радио-Сервис |
Страна производитель | Россия |
