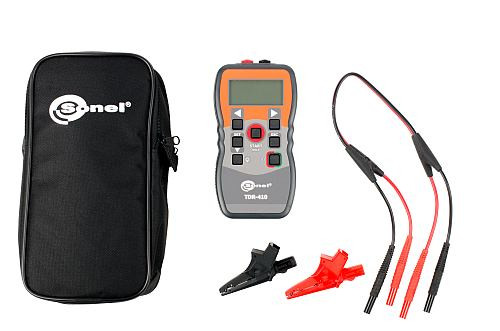

TDR-410 Рефлектометр
TDR-410 Рефлектометр , фото 2

TDR-410 Рефлектометр

от 3 430,92 руб.

Показать оптовые цены
  • Под заказ
  • Оптом и в розницу
  • Код: 19396
TDR-410 Рефлектометр
TDR-410 Рефлектометр Под заказ
от 3 430,92 руб.
Купить
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
  • График работы
  • Адрес и контакты

Рефлектометр TDR-410

Назначение и область применения:

Рефлектометр TDR-410 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Рефлектометр TDR-410 позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.

Основные характеристики:

  • Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
  • Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления
  • Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на дисплее.

Подробные технические характеристики

Диапазон измерения в метрах 7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км
Выбор диапазона измерения ручной или автоматический
Минимальная длина кабеля 4 м
Точность измерения 1% выбранного диапазона *
Разрешение измерения ок. 1% выбранного диапазона
Чувствительность измерения минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм)
Регулировка коэффициента распространения от 1% до 99%
Волновое сопротивление кабеля выбор из значений 25, 50, 75 и 100 Ом
Разрешение ЖК-дисплея 128 x 64 пиксель
Защита по напряжению 250 В переменного тока (AC)
Генератор тонального сигнала двухтональный переменной частоты 810 Гц – 1110 Гц
Амплитуда зондирующего импульса +5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом
Длительность зондирующего импульса 3 нс до 3 мкс в зависимости от диапазона
Частота отправки импульса 2 сканирования в секунду или один импульс (для каждой шкалы диапазона)
Питание 6 В (4 алкалиновых батарейки AA)
Температура хранения -20°C до +70°C
Рабочая температура -10°C до +50°C
Размеры, мм 165 x 90 x 37
Масса, г 350
Степень защиты корпуса IP54

* ― Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.




Характеристики
Основные
Производитель  Sonel
Страна производительПольша
Минимальная рабочая температура-10 °С
Максимальная рабочая температура  50 °С
МониторLCD
Максимальная рабочая дальность4 км
Пользовательские характеристики
Питание (1)Аккумулятор
