Трассоискатель кабельный «Сталкер 15-02М»

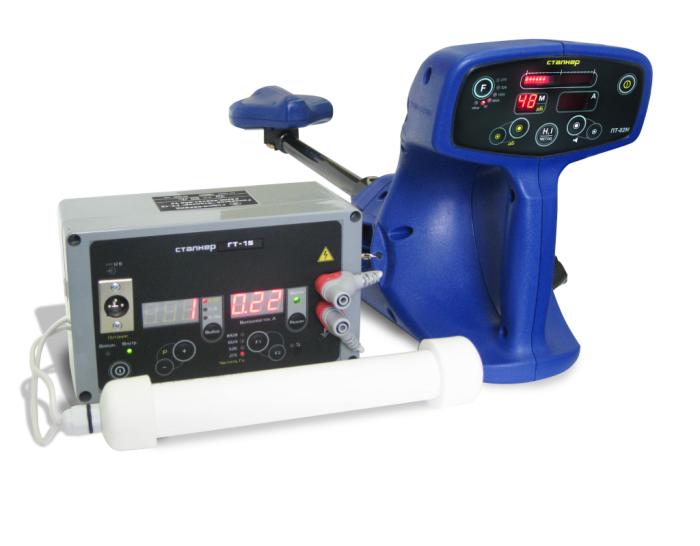

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ В комплект поставки «Сталкер 15-02М» входит генератор ГТ-15 и приемник ПТ-02М.





Общие особенности трассопоисковых комплексов:

  • поиск коммуникаций на глубине до 10 м и удалении до 5 км от места подключения генератора;
  • наличие четырех рабочих частот и регулируемая выходная мощность генератора позволяют эффективно проводить весь комплекс работ;
  • возможность комплектации датчиками контроля изоляции (контактным и бесконтактным), индукционными клещами, мини-датчиком для отбора кабельных жил.



Особенности приёмника ПТ-02М:

  • точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо";
  • непосредственное измерение глубины залегания.



Направление тока ― метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).

Используя пассивную частоту 50 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов.

Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.



Технические характеристики приёмника ПТ-02М:

Параметр Значения
Рабочие частоты, Гц 273, 526, 1024, 8928
Пассивные частоты, Гц 50
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц:
― по уровню минус 3 дБ
― по уровню минус 60 дБ


9
24
Полоса пропускания для режима "эфир" от 48 Гц до 10 кГц
Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 дБ, мкВ 0,5
Динамический диапазон входных сигналов, дБ 100
Ослабление сигнала переменного тока частотой 50 Гц, дБ 80
Определение глубины залегания трассы, м до 10
Погрешность показаний глубины залегания трассы, %, не более 5
Габаритные размеры, мм, не более 720х245х170
Масса, кг, не более 2.4
Диапазон рабочих температур, °С от -30 до +55



Особенности генератора ГТ-15:

  1. Максимальная выходная мощность 15 Вт.
  2. Ступенчатая регулировка мощности.
  3. Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации.
  4. Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций.
  5. Два режима работы ― непрерывная и импульсная генерация.
  6. Автоматическое согласование генератора с нагрузкой.
  7. Питание от встроенного аккумулятора (6 В 12 А/ч ― 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А.
  8. Индикация степени разряда аккумуляторов.
  9. Встроенное зарядное устройство.
  10. Защита встроенного аккумулятора от избыточного разряда.
  11. Влагозащищенный, ударопрочный корпус IP44.
  12. Бесконтактная подача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50.



Технические характеристики генератора ГТ-15:

Параметр Значения
Рабочие частоты*, Гц 273, 526, 1024, 8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10
Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А не более 1,8
Габаритные размеры, мм, не более 210х130х100
Диапазон рабочих температур, °С от -30 до +55
Характеристики
Основные атрибуты
Производитель Радио-Сервис
Страна производительРоссия
