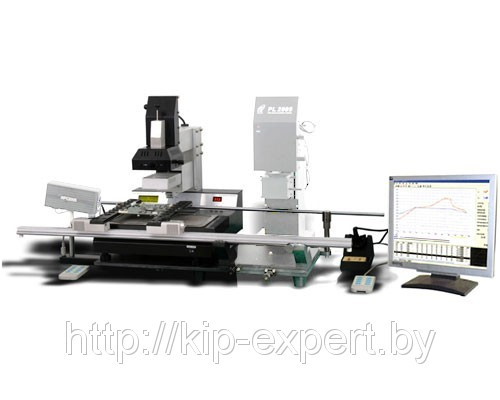

Инфракрасная паяльная станция BGA QUICK IR2005

Инфракрасная паяльная станция BGA QUICK IR2005

Оптовые и розничные цены уточняйте

  • Под заказ
  • Оптом и в розницу
Инфракрасная паяльная станция BGA QUICK IR2005
Инфракрасная паяльная станция BGA QUICK IR2005Под заказ
Оптовые и розничные цены уточняйте
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
  • График работы
  • Адрес и контакты

Quick BGA IR2005 инфракрасная паяльная станция


Паяльная станция инфракрасного типа BGA QUICK IR2005 – оборудование, работающее по технологии невидимого спектра. Во время рабочего процесса генерируются волны с длиной от 2-х мкм до 8 мкм, это позволяет обеспечить минимальную температурную разницу, что не дает повредить детали даже при длительном погружении, перегреве или при холодной пайке.

Рабочий нагревательный элемент станции работает только в невидимом спектре, при помощи специального бесконтактного датчика обеспечивается обратная связь. Для модели BGA QUICK IR2005 также предусмотрена возможность ПИД-регулирования рабочих температур, отслеживание процесса равномерного обогрева.

Нижний нагреватель изготовлен из керамического материала, он работает в невидимом спектре при 800 Вт. Верхний нагреватель работает при 720 Вт. Равномерное стабильное нагревание платы обеспечивается специальным преднагревателем. Это гарантирует защиту во время работы от деформаций, любых повреждений.

Для снятия плат после работы в комплекте с BGA QUICK IR2005 поставляется специальной вакуумный пинцет. Дополнительных насадок для работы не требуется, обдув во время процесса отсутствует. Для замера температуры применяется бесконтактный датчик, он же необходим для ПИД-регулирования. Опционально доступна камера, позволяющая полностью отслеживать весь процесс работы во время пайки. Общая мощность для BGA QUICK IR2005 составляет до 1600 Вт.





Основные функции Quick IR-2005:


  • Программируемая система управления параметрами пайки, память на 10 режимов, пароль.
  • Два инфракрасных излучателя: нижний (135×250 мм) и верхний (60×60 мм) с регулируемой по осям X и Y апертурой 20~60 мм.
  • Высокая мощность ИК излучателей: верхний 120 Вт×6=720 Вт, нижний 400 Вт ×2=800 Вт.
  • Нагрев на длинах волн 2-8 мкм.
  • Максимальный размер печатной платы для монтажа: 300 мм×300 мм.
  • Микропроцессорное управление и ультрамалоинерционные нагреватели обеспечивают максимальную термостабильность.
  • Инфракрасный температурный датчик: 0…300°C.
  • Лазерный светодиодный указатель для подсветки точки в центре рабочей зоны.
  • Встроенный модуль контактной пайки и выпаивания с микропроцессорным управлением и паяльником с индукционным нагревом, мощностью 60 Вт.
  • Универсальная рамка-держатель для миниатюрных и сложнопрофильных плат, в комплекте.
  • Программное обеспечение IRSoft, в комплекте.
  • Вентиляторы верхнего и нижнего охлаждения, в комплекте.
  • Устройство прецизионной установки микросхем PL2005 (опция).
  • Камера RPC2005 для визуальной инспекции пайки с разрешением 480 линий, PAL, и светодиодной подсветкой с регулируемой яркостью (опция).
  • Габариты Quick IR2005: 44х38х33 (см), вес 13 кг.





Технические характеристики инфракраснаой паяльной станции Quick IR-2005


Общая мощность 1600Вт (максимум)
Мощность нижнего нагревателя 400Вт*2 = 800Вт (нагреватель, работающий в невидимом спектре)
Мощность верхнего нагревателя 180Вт*4 = 720Вт
(Инфракрасный нагреватель, длинна волны ~2-8мкм)
Площадь верхнего нагревателя 60*60мм
Площадь нижнего нагревателя 135*250мм
Регулировка диапазона верхнего нагревателя. 20-60мм (X, Y.Оба направления настраиваемые)
Вакуумная помпа 12В/300мА, 0.05МПа(максимум)
Верхний охлаждающий вентилятор: 12В/300мА, 15CFM
Лазерная указка 3В/30мА
Позиционер 24В DC/100мА
Диапазон рычага передвижения 93мм
Максимальный размер платы 300мм*300мм
Размер ЖК экрана 65.7*23.5мм 16*2 символов
Контактная паяльная станция Цифровая станция для бессвинцовой пайки.
Мощность пайки 60Вт
Синхронизация RS-232C(синхронизация с компьютером)
Инфракрасный датчик температуры 0-300°C (Диапазон тестирования)
Внешний сенсор типа-К Опционально
Характеристики
Основные
Производитель  Quick
Тип паяльной станцииИнфракрасная
Потребляемая мощность1600.0 (Вт)
Напряжение питания 220 В
Вес13.0 (кг)
Гарантийный срок  12 (мес)
Верхний нагреватель
Ширина верхнего нагревателя60.0 (мм)
Длина верхнего нагревателя60.0 (мм)
Мощность верхнего нагревателя180.0 (Вт)
Нижний нагреватель
Ширина нижнего нагревателя135.0 (мм)
Длина нижнего нагревателя250.0 (мм)
Мощность нижнего нагревателя400.0 (Вт)
