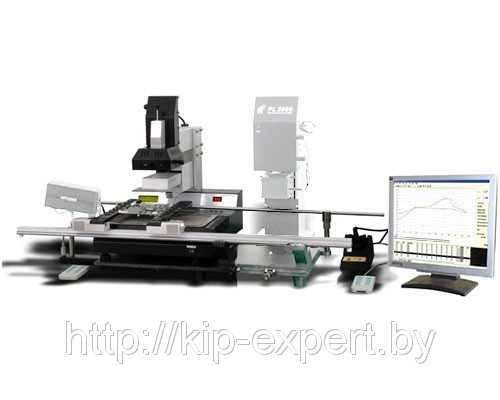

Инфракрасная паяльная станция BGA QUICK IR2005+

Станция инфракрасная для пайки BGA QUICK IR2005+


Паяльно-ремонтная станция настольная универсального типа BGA QUICK IR2005+ – современное комплексное решение, обеспечивающее необходимые условия для пайки высочайшего качества, пайки контактного типа, демонтажа, индукционного нагрева.

Станции являются универсальным решением пи обустройстве рабочего места любой сфере. Станция BGA QUICK IR2005 с инфракрасной станцией в одном комплекте применяется для производственного цеха, ремонтной мастерской, для лабораторий и во время работы с электронными высокоточными устройствами. Например, мастерские по ремонту компьютеров, сотовых телефонов, портативной любой аппаратуры, оборудованные при помощи полноценной многофункциональной станции BGA QUICK IR2005+, позволяют значительно сэкономить на обустройстве.

Универсальная станция имеет десять температурных профилей для работы, которые можно программировать в зависимости от эксплуатации. Для управления излучателями установлено простое и надежное управление. Прогрев может быть осуществлен только для отдельных компонентов или группы, другие, которые не используются, нагреву не подвергаются.

Для устройства используются 2 нагреватели ИК типа: верхний с размерами 60мм*660мм и нижний на 135мм*250мм. Управление осуществляется по двум осям. Мощность также разделяется: для нижнего излучателя это 400 Вт, для верхнего – 720 Вт. Нагрев оборудования осуществляется на волнах такой длины – 2-8 мкм.

Основные функции Quick IR-2005+:


1. Программируемая система управления параметрами пайки, память на 10 режимов, пароль.
2. Два инфракрасных излучателя: нижний (135×250 мм) и верхний (60×60 мм) с регулируемой по осям X и Y апертурой 20~60 мм.
3. Высокая мощность ИК излучателей: верхний 120 Вт×6=720 Вт, нижний 400 Вт ×4=1600 Вт.
4. Нагрев на длинах волн 2-8 мкм.
5. Максимальный размер печатной платы для монтажа: 400×500 мм.
6. Микропроцессорное управление и ультрамалоинерционные нагреватели обеспечивают максимальную термостабильность.
7. Инфракрасный температурный датчик: 0…300°C.
8. Лазерный светодиодный указатель для подсветки точки в центре рабочей зоны.
9. Встроенный модуль контактной пайки и выпаивания с микропроцессорным управлением и паяльником с индукционным нагревом, мощностью 60 Вт.

Комплектация


• универсальная рамка-держатель для миниатюрных и сложнопрофильных плат;
• программное обеспечение IRSoft;
• вентиляторы верхнего и нижнего охлаждения;
• устройство прецизионной установки микросхем QUICK PL2005+ (опция);
• камера QUICK RPC2005+ для визуальной инспекции пайки с разрешением 480 линий, PAL, и светодиодной подсветкой с регулируемой яркостью (опция).

Видеообзор


Технические характеристики
