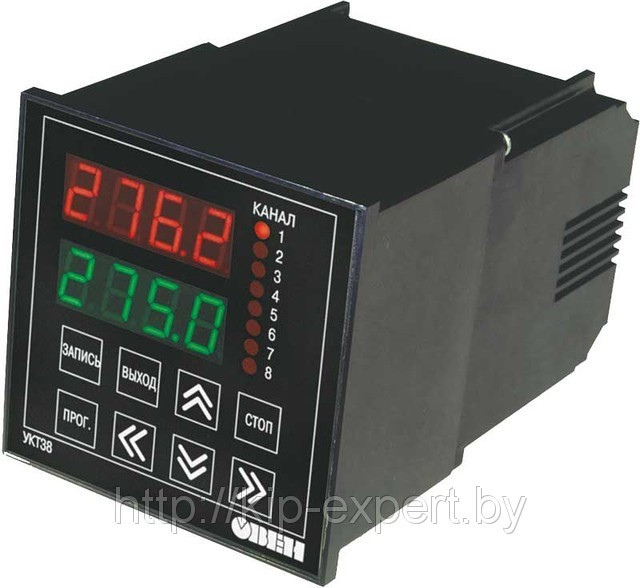

Устройство контроля температуры восьмиканальное со встроенным барьером искрозащиты ОВЕН УКТ38-В
Устройство контроля температуры восьмиканальное со встроенным барьером искрозащиты ОВЕН УКТ38-ВПод заказ
от 212,10 руб.
Купить
+375 (17) 275-75-77
  • +375 (17) 275-13-04
  • +375 (17) 275-13-05
  • +375 (17) 275-13-06
  • +375 (17) 275-13-07
+375 (17) 275-75-77
  • +375 (17) 275-13-04
  • +375 (17) 275-13-05
  • +375 (17) 275-13-06
  • +375 (17) 275-13-07
возврат товара в течение 14 дней по договоренности

Краткое описание

Устройство контроля температуры восьмиканальное со встроенным барьером искрозащиты ОВЕН УКТ38-В

Назначение

Устройство контроля температуры восьмиканальное с аварийной сигнализацией и встроенным барьером искрозащиты ОВЕН УКТ38-В предназначено для контроля температуры в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для их регистрации на ПК.

Функциональные возможности прибора

  • Контроль температуры в нескольких зонах одновременно (до 8-ми)
  • Восемь входов* для измерения температуры с помощью датчиков:
    • термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
    • термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
    • термопар ТХК(L), ТХА(K).
  • Аварийная сигнализация или отключение установки при:
    • выходе любой из контролируемых величин за заданные пределы;
    • выходе датчиков из строя.
  • Барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Ех ib Gb] IIB)
  • Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания
  • Регистрация контролируемых параметров на ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232

* Входы могут быть только однотипными
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Функциональная схема прибора

Функциональная схема прибора ОВЕН УКТ38-В

Входы прибора ОВЕН УКТ38-В

Прибор ОВЕН УКТ38-В имеет 8 входов для подключения измерительных датчиков.

Входы УКТ38-В могут быть только однотипными и выполняются в одной из следующих модификаций:

  • 01 для подключения термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
  • 03 для подключения термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100;
  • 04 для подключения термопар типа ТХК(L) или ТХА(K).

Модификация входов выбирается пользователем при заказе.

Сигнализация или двухпозиционное регулирование

Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.

В УКТ38-В возможны 2 типа аварийной сигнализации (2 типа логики срабатывания двухпозиционного регулятора):

  • о снижении контролируемого параметра ниже заданной уставки («прямой гистерезис»);
  • о превышении контролируемым параметром заданной уставки («обратный гистерезис»).

Тип аварийной сигнализации задается при программировании прибора и является единым для всех восьми каналов контроля температуры.

Для каждого из 8-ми каналов контроля может быть задана своя уставка

Выходное устройство прибора ОВЕН УКТ38-В

УКТ38-В имеет одно выходное реле 8 А 220 В для аварийной сигнализации или отключения оборудования.

Выходное реле «Авария» замыкается в случае достижения уставки в любом из каналов.

Модификации

Устройство контроля температуры восьмиканальное со встроенным барьером искрозащиты ОВЕН УКТ38-В. Модификации

Элементы управления

Устройство контроля температуры восьмиканальное со встроенным барьером искрозащиты ОВЕН УКТ38-В

Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают информацию в двух режимах индикации:
  • циклический режим – на верхний индикатор последовательно (в течение 4 с) выводятся значения температур, измеренных во всех задействованных каналах контроля;
  • на нижнем индикаторе отображается номер индицируемого канала;
  • статический режим – на верхнем индикаторе выводятся значения входной величины для канала, выбранного пользователем для индикации;
  • на нижнем индикаторе отображается зна чение уставки в данном канале контроля.

В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний – его значение.

8 светодиодов «КАНАЛ» показывают номер канала, выводимого в данный мо мент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).


Функции кнопок

Элемент управления

– для перехода в режим ПРОГРАММИРОВАНИЕ

– в режиме ПРОГРАММИРОВАНИЕ для изменения параметра

Элемент управления

– для возврата из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА

Элемент управления

– для записи установленных значений программируемых параметров в память прибора

Элемент управления

– для переключения из циклического в статический режим работы индикатора, и обратно
Элемент управления Элемент управления

– в режиме РАБОТА для переключения каналов, выводимых на индикатор

– в режиме ПРОГРАММИРОВАНИЕ для выбора параметра и для изменения его значения

Технические характеристики

Номинальное напряжение питания

220 В 50 Гц

Допустимое отклонение номинального напряжения

–15…+10 %

Количество входов для подключения датчиков

8

Предел допустимой осн. погрешности измерения входного параметра (без учета погрешн. датчика)

±0,5 %

Время опроса одного входа

 не более 2 с

Количество выходных устройств

1

Допустимый ток нагрузки, коммутируемый контактами э/м реле

8 А при 220 В

Тип корпуса

щитовой Щ

Габаритные размеры

96х96х180 мм

Степень защиты корпуса

IP20 со стороны передней панели

Тип интерфейса связи с ЭВМ

последовательный, RS-232

Подключение к ЭВМ

через адаптер сети ОВЕН АС2

Вид взрывозащиты для линий связи

«искробезопасная электрическая цепь» уровня «ib»

Характеристики измерительных датчиков

Тип датчика

Тип входа

Диапазон измерений

Разрешающая способность

TCM 50M

01

–50...+200 °С

0,1 °С

TCП 50П

01

–80...+750 °С

0,1 °С

ТСМ 100М

03

–50...+200 °С

0,1 °С

ТСП 100П, Pt100

03

–80...+750 °С

0,1 °С

ТХК(L)

04

–50...+750 °С

0,1 °С

ТХА(K)

04

–50...+1200 °С

1 °С

Схемы подключения

Схема подключения прибора модификаций УКТ38-В.01 и УКТ38-В.03

Схема подключения прибора модификаций УКТ38-В.01 и УКТ38-В.03

с термопреобразователями сопротивления типа ТСМ, ТСП

Схема подключения прибора модификации УКТ38-В.04

Схема подключения прибора модификации

УКТ38-В.04 с термоэлектрическими преобразователями типа ТХК(L), ТХА(K)

Схема подключения приборов УКТ38-В к сетевому адаптеру АС2

Схема подключения приборов УКТ38-В к сетевому адаптеру АС2

Комплектность поставки УКТ38-В

  1. Прибор УКТ38-В
  2. Комплект крепежных элементов
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон



Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Информация для заказа
  • Цена: от 212,10 руб.
