Счетчики холодной воды и горячей воды WPH-150
от 1 106,40 руб.
Показать оптовые цены- Под заказ
- Оптом и в розницу
- Код: 19635
Отправка с 25 октября 2024- +375 (17) 275-13-04
- +375 (17) 275-13-05
- +375 (17) 275-13-06
- +375 (17) 275-13-07

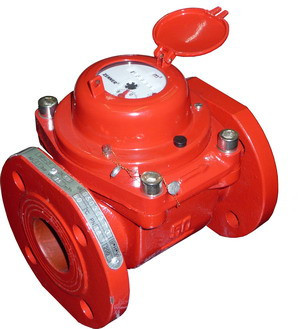

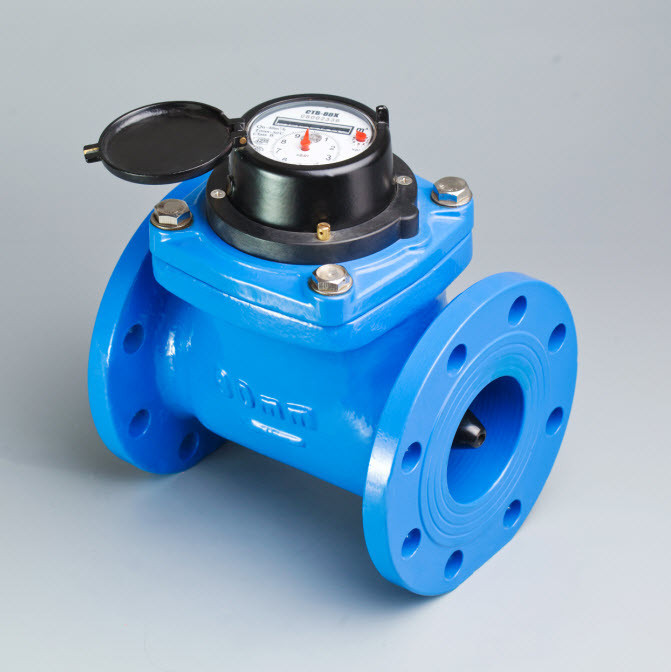

Счетчик WPH предназначен для измерения объемов холодной и горячей воды, поступающих через трубопроводы больших диаметров.
Основная область применения турбинных сухоходных счетчиков типа WPH – жилищно-коммунальное хозяйство и некоторые отрасли промышленности. Устройства могут подключаться как к горизонтальным, так и вертикальным участкам трубопроводов посредством фланцевого соединения (DIN 2501 или ISO 7005 PN 10/PN 16).
Чугунный корпус счетчика типа WPH надежно защищен от коррозии эпоксидно-смоляным лаком. Стальная или пластмассовая крышка предохраняет от повреждения измерительную вставку. Основными элементами ее конструкции являются сухоходный счетный механизм, червячная передача и турбинка. Объем измерительной камеры обуславливает количество воды, поступающей через счетчик. При прохождении потока рабочей среды турбинка вращается, приводя в движение червячную передачу. Она, в свою очередь, заставляет срабатывать счетный механизм. Хорошо продуманная конструкция в сочетании с высоким качеством сборки не только обеспечивает низкое гидравлическое сопротивление устройства, но и гарантирует стабильность и высокую точность измерения. Использование при производстве износостойких материалов обеспечивает долгий срок эксплуатации этой продукции.
Устройство способно функционировать при рабочей температуре среды 40°C для холодной и 90°C – для горячей воды. Важное достоинство оборудования – возможность оснащения активными и пассивными импульсными датчиками.
Общие характеристики счетчиков W
| Класс по давлению воды | МАР 16 (1,6 МПа) |
| Рабочее давление воды | от 0,03 до 1,6 МПа |
| Температура воды для счетчиков холодной воды | 0,1°C≤Т≤30°C |
| Температура воды для счетчиков горячей воды | 0,1°C≤Т≤90 (130)°C |
| Потеря давления | 0,1 бар |
| Температура окружающего воздуха | от 5°C до 55°C |
| Пределы относительной погрешности измерения в диапазоне расходов Q2≤Q≤Q4 | ±2% |
| Пределы относительной погрешности измерения в диапазоне расходов Q1≤Q | ±5% |
Основные технические характеристики
| DN, мм | 150 |
| Постоянный расход Q3, м3/ч | 160 (400) |
| Расход при потере давления 0,01 МПа, м3/ч | 250 |
| Соотношение между постоянным и минимальным расходами R=Q3/Q1 |
63/50/40/31.5/25 (160/125/100/80/63) |
| Соотношение между максимальным и постоянным расходом Q4/Q3=1,25 | |
| Соотношение между переходным и минимальным расходом Q2/Q1=1.6 | |

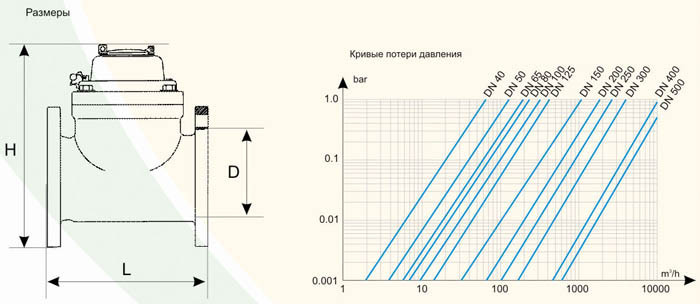

| Длина, L, мм | 300 |
| Высота, H, мм | 430 |
| Вес, кг | 27 |
| Основные | |
|---|---|
| Производитель | ZENNER |
| Страна производитель | Германия |
| Тип счетчика | Механический |
| Вид водосчетчика | Турбинный |
- Цена: от 1 106,40 руб.
