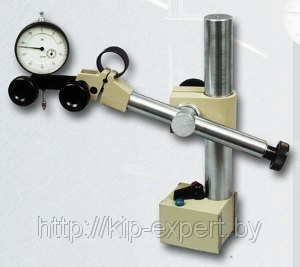

Штатив для измерительных головок типа ШМ-II, ШМ-III
от 3 333,33 руб.
Показать оптовые цены- Под заказ
- Оптом и в розницу
- Код: 16496
Отправка с 10 мая 2024- +375 (17) 275-13-04
- +375 (17) 275-13-05
- +375 (17) 275-13-06
- +375 (17) 275-13-07
Используется для установки на него измерительных головок с ценой деления 0,01 мм и более.
Штатив для измерительных головок типов ШМ-IIН и ШМ-IIВ предназначен для установки на него измерительных головок с ценой деления 0,01 мм;
Штатив типа ШМ-III - для установки измерительных головок с ценой деления 0,01 мм и более.
В основании прибора закреплена цилиндрическая колонка, по которой движется муфта со стержнем с закрепленной на конце измерительной головкой.
Штатив для измерительных головок типов ШМ-IIН и ШМ-IIВ имеет устройство для точной установки на размер (для микроподачи).
В основание штатива типов ШМ-IIН, ШМ-III встроен постоянный магнит.
Основание штатива ШМ-IIВ имеет форму равностороннего треугольника со стороной 300 мм, по углам которого расположены три магнитные опоры.
Магнитное основание позволяет устанавливать штатив для измерительных головок на наклонных и вертикальных плоскостях без дополнительного крепления.
| Диаметр отверстия под измерительную головку, мм | 8h8 |
| B | вылет измерительной головки |
| H | высота колонки |
| Тип | Усилие отрыва от поверхности, N | Диаметр, mm | H, mm | B, mm | Габаритные размеры, mm |
| ШM-IIH | 300 | 8H8 | 250 | 200 | 283x122x252 |
| ШM-IIB | 1000 | 8H8 | 630 | 500 | 550x300x630 |
| ШM-III | 150 | 8H8; 4H8 | 200 | 160 | 180x69x200 |
Пример обозначения штатива типа ШМ-IIН с диаметром отверстия под измерительную головку 8 мм:
Штатив ШМ-IIH-8 ГОСТ 10197-70
