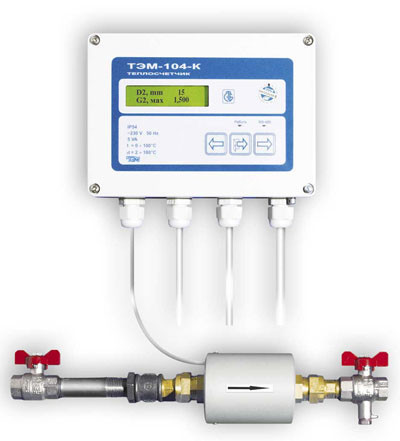

Предназначен для измерения и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энергии), расхода теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для организации информационных сетей сбора данных.
Преимущества:
- Расширенный динамический диапазон измерения расхода по индукционным каналам (до 1:1000);
- Высокая точность измерений расхода теплоносителя (погрешность <0,9%);
- Возможность измерения расхода при обратном (реверсивном) движении теплоносителя;
- Возможность выбора схем установки пользователем (в отличие от ТЭМ-05М-3); В приборе предусмотрен выбор 12 различных теплотехнических схем установки, что позволяет применять теплосчетчик на любых объектах.
- Вывод архива статистических данных с измерительного блока непосредственно на принтер;
- Возможность просмотра архива данных на индикаторе;
- Теплосчетчик имеет режим самодиагностики с выводом на индикатор вычислителя символа нештатной ситуации в системе тепло или водоснабжения и (или) технической неисправности.
- Единый адаптер переноса данных для всех исполнений теплосчетчика;
- Длина прямых участков ― ЗДу до ППР и 1Ду после ППР.
Область применения
Тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты, объекты ЖКХ, образования, здравоохранения, спорта и культуры.
Диапазоны измерения расхода в индукционных каналах (1 ― 2 каналы):
Диаметр условного прохода ППР, Ду, мм | Диапазон расхода | ||
Наименьший расход, Gн, м3/ч |
Наибольший расход, Gн, м3/ч |
||
1:400 | 1:1000 | ||
15 | 0.015 | 0.006 | 6.0 |
25 | 0.04 | 0.016 | 16.0 |
32 | 0.075 | 0.03 | 30.0 |
50 | 0.15 | 0.06 | 60.0 |
80 | 0.4 | 0.16 | 160.0 |
100 | 0.75 | 0.3 | 300.0 |
150 | 1.5 | 0.6 | 600.0 |
Основные технические характеристики:
Динамический диапазон измерения расхода для индукционных каналов | |
1:400 | |
По заказу | 1:1000 |
Динамический диапазон измерения расхода для частотно-импульсных каналов | |
при использовании РСМ-05.07 | 1:400 |
при использовании РСМ-05.05 | 1:200 (1:400) по заказу 1:1000) |
Диапазон измерения |
|
Температуры: | 0 -150 °С |
Разности температур в ИВБ: | 2-150 °С |
Давления | до 2,5 МПа |
Длина линии связи: |
|
Датчик расхода с частотно-импульсным выходом ― ИВБ | до 500 м и более |
Индукционный датчик расхода ― ИВБ | до 100 м |
ТСП ― ИВБ | до 300 м, четырехпроводная |
Другие технические характеристики: |
|
Глубина архива регистрируемых параметров: | часовых данных ― 1536 (64 суток); суточных данных ― 384 (12 месяцев); месячных записей -120 (10 лет). |
Порт ввода-вывода RS232 | Есть |
Порт ввода-вывода RS485 оптоизолированный | Есть |
Подключение модема к RS232 | Есть, в т.ч.GSM-модем |
Порт CENTRONICS (LPT-порт для принтера) | Есть |
Возможность подключения в сеть Ethernet | Есть |
Инфракрасный порт | По заказу |
Токовый выход | 4-20 мА (по заказу) |
Габаритные размеры ИВБ | 182x180x95 мм |
Межповерочный интервал | 4 года |
Информация для заказа
- Цена: от 3 333,33 руб.
