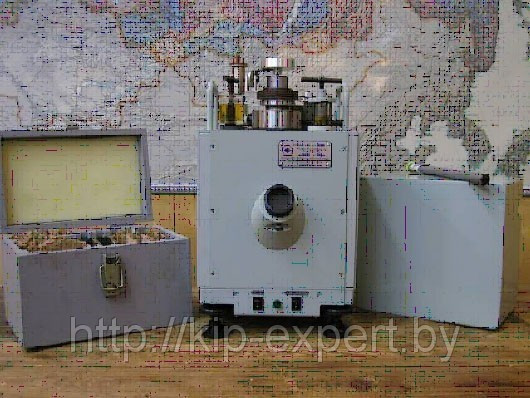

Манометр абсолютного давления МПАК-15

Манометр абсолютного давления МПАК-15

Цену уточняйте

  • В наличии
  • Оптом и в розницу
Манометр абсолютного давления МПАК-15
Манометр абсолютного давления МПАК-15В наличии
Цену уточняйте
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
  • График работы
  • Адрес и контакты

Электропитание манометра производится от сети переменного тока напряжением (220±22) В и частотой (50 ± 0,4) Гц.

Манометр  абсолютного давления  МПАК– 15 класса точности 0,01 с пределами измерений от 0,133 до 400 кПа (от 1 до 3000 мм.рт.ст.; от 0,133·10-2 до 4 кгс/см2) с непосредственно нагруженным поршнем, предназначенный для поверки и калибровки манометров абсолютного и избыточного давления, барометров и вакуумметров.
Область применения – поверка и калибровка манометров абсолютного и избыточного давления, барометров и вакуумметров в метрологических центрах и лабораториях КИП.
Электропитание манометра производится от сети переменного тока напряжением (220±22) В и частотой (50 ± 0,4) Гц. Максимальная потребляемая мощность 50 Вт. Воздух, подводимый к манометру, должен соответствовать требованиям загрязненности 0 по ГОСТ 17433. Манометр должен быть установлен на прочном столе, исключающем влияние вибраций на работу прибора. Стол должен быть установлен не ближе двух метров от окон, отопительных устройств и других источников тепла или холода.


Технические  характеристики

Наименование

Норма

Пределы измерений, кПа (мм рт. ст.; кгс/см2)

0,133 ÷ 400 (1 ÷ 3000; 0,133·10-2 ÷4).

Предел допускаемой основной погрешности в диапазоне:

от 0,133 до 13,3 кПа (от 1 до 100 мм рт. ст.; от 0,133·10-2 до 13,3·10-2 кгс/см2);

от 13,3 до 133·кПа (от 100 до 1000 мм рт. ст.; от 13,3·10-2 до 133·10-2 кгс/см2);

от 133 до 400 кПа (от 1000 до 3000 мм рт. ст.; от 1,33·до 4 кгс/см2)

 ± 6,65·10-3 кПа (± 0,05 мм. рт. ст.; ± 6,65·10-5 кгс/см2)

± 13,3·10-3 кПа (± 0,1 мм. рт. ст.; ±13,3·10-5 кгс/см2);

± 0,01% от действительного значения измеряемого давления

Номинальное значение разности приведенных площадей измерительного и силопередающего (компенсирующего) поршней,  см2



2

Порог реагирования,  Па (мм рт. ст.; кгс/см2)

3,3  (0,025; 0,336·10-4).

Рабочая жидкость – масло приборное МВП
ГОСТ 1805-76



Расход рабочей жидкости на одну заправку, см3,  примерно

 50

Масса манометра, кг,  не более

25

Габаритные размеры, мм, не более

470х300х360

Пределы допускаемой основной погрешности манометра должны соответствовать указанным  при соблюдении следующих условий:

  • до начала измерений поршневая система манометра должна быть установлена в вертикальное положение с допускаемым отклонением, не превышающим  1,45·10-4 рад (30");
  • вращение поршня без касания ограничителей хода; давление в вакуумной системе с манометром не превышает 13,3 Па (0,1 мм.рт.ст.);
  • отклонение действительной массы каждого груза от расчетного значения не превышает величин, приведенных в таблице.

Маркировка груза,

Отклонение массы груза, мг



Мм рт. ст.

кПа

кгс/см2


250     ± 10
  50,0 0,5 ±20
100     ± 4
  10,0 0,1 ± 4
50     ± 2,7
10 5,0 0,05 ± 2
5 1,0 0,01 ± 1
2 0,5 0,005 ± 1
1 0,2 0,002 ± 1
  0,1 0,001 ± 1
