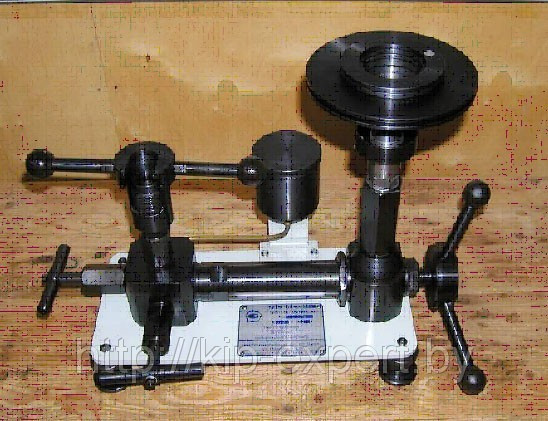

Манометр грузопоршневой малогабаритный МПМ-60

Манометр предназначен для работы при температуре окружающей среды (20±10)ºС и относительной влажности (60±20)%

Манометр грузопоршневой малогабаритный МПМ-60, МПМ60 предназначен для поверки и калибровки деформационных манометров классов точности 0,25 и 0,4 непосредственным сличением, а также для точного измерения избыточного давления в диапазоне от 0,04 до 6 МПа (от 0,4 до 60 кгс/см2).

Область применения – поверка и калибровка деформационных манометров в метрологических центрах, лабораториях КИП промышленных предприятий, выпускающих деформационные манометры , и в ремонтных мастерских.

Основные  параметры  и  размеры

• Рабочая жидкость – трансформаторное масло по ГОСТ 10121-76 или ГОСТ982-80 (марок Т-750, Т-1500, ПТ). Расход рабочей жидкости на одну заправку  - не более 0,2 дм3.
• Номинальное значение площади поршня грузопоршневой колонки, предназначенной для измерения избыточного давления в пределах от 0,04 до 0,6 МПа (от 0,4 до 6 кгс/см2) – 1 см2.
• Номинальное значение площади поршня грузопоршневой колонки, предназначенной для измерения избыточного давления в пределах от 0,6 до 6 МПа (от 6 до 60 кгс/см2) – 0,1 см2.
• Габаритные размеры, мм, не более   400х197х211.
• Масса манометра без грузов, кг, не более 8,5.
• Масса манометра с грузами, кг, не более 27,5.

Технические характеристики

• Основной диапазон измерений избыточного давления от 0,06 до 6 МПа (от 0,6 до 60 кгс/см2).
• Дополнительный диапазон измерений избыточного давления от 0,04 до 0,06 МПа (от 0,4 до 0,6 кгс/см2).
• Предел допускаемой основной погрешности манометра в основном диапазоне ±0,05% от значения измеряемого давления.
• Предел допускаемой основной погрешности манометра в дополнительном диапазоне ±0,05% от начального значения основного диапазона измерений.
• Давление, создаваемое поршнем с номинальной площадью 1 см2 и грузоприёмным устройством – 0,04 МПа (0,4 кгс/см2).
• Давление, создаваемое поршнем с номинальной площадью 0,1 см2 и грузоприёмным устройством – 0,1 МПа (1 кгс/см2).
• Порог реагирования манометра– 0,12 г.

Манометр состоит из двух колонок грузопоршневых измерительных, устройства для создания давления и двух комплектов грузов.
