Основная область применения - в схемах поверки манометрических приборов метрологических служб.
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-250; МП-600; МП-2500 класса точности 0,01 в комплекте с устройством для создания давления предназначены для точных измерений избыточного давления, а также для поверки и регулировки образцовых манометров избыточного давления грузопоршневых, деформационных манометров и других манометрических приборов.
ОПИСАНИЕ
- Принцип действия манометров основан на уравновешивании измеряемого давления, действуюпцего на поршень, весом грузов, накладываемых на грузоприемное устройство. Преобразование осуществляется с помощью тензоризисторов, закрепленных в мембране.

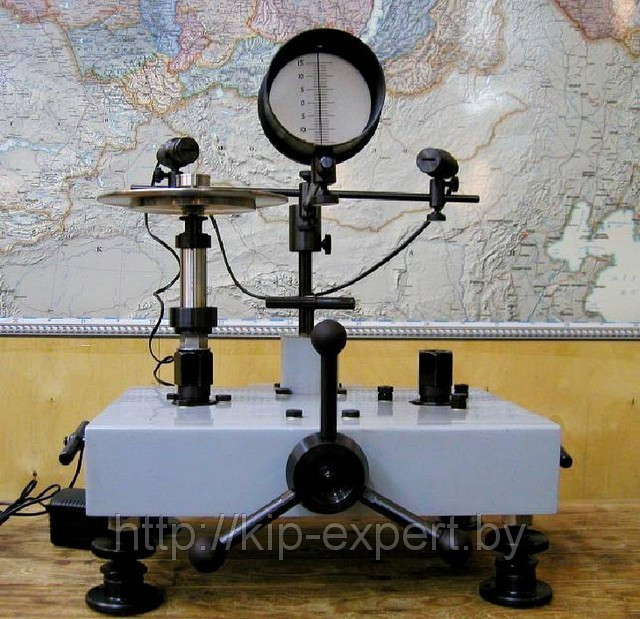

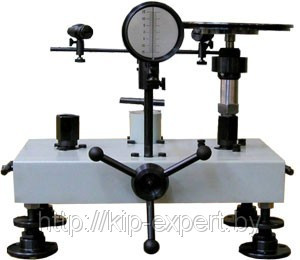

- Манометры состоят из блока измерительной колонки, комплекта грузов, механизма принудительного вращения поршня, устройства для уравновешивания поршня, устройства для создания давления.
- Измерительная колонка состоит из цилиндра и притертого к нему поршня с указателем нулевого положения и с грузоприемной тарелкой. Между цилиндром и поршнем отсутствуют механические уплотнения, а радиальный зазор между ними, заполненный рабочей жидкостью, составляет от 1 до 3 мкм при вьшуске из производства.
- Цилиндр измерительной колонки, цилиндрический резервуар уравновешивающего устройства, сильфонный пресс, бачок и соединяющие их трубопроводы заполнены рабочей жидкостью (масло трансформаторное, касторовое, смесь масел, - в зависимости от модификации манометра).
- Манометры предназначены для работы при относительной влажности до (60 ± 20) %.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение параметра | |||||
| МП-2,5 | МП-6 | МП-60 | МП-250 | МП-600 | МП-2500 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1. Верхний предел измерений МПа ,(кгс/см ) | 0,25 (2,5) | 0,6 (6) | 6 (60) | 25 (250) | 60 (600) | 250 (2500) |
| 2. Нижний предел измерений МПа (кгс/см ) | 0 | 0,04 (0,4) | 0,1 (1) | 0,5 (5) | 1 (10) | 5 (50) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 3. Пределы допускаемой основной погрешности, %: - при давлениях от 10 до 100% от верхнего предела измерений - при давлениях ниже 10% от верхнего предела измерений | ± 0,01% от действительного значения измеряемого давления ± 0,01% от верхнего предела измерений | |||||
| 4. Номинальное значение приведенной площади поршня, см | 1 | 1 | 0,5 | 0,2 | 0,05 | 0,05 |
| 5. Допускаемое отклонение действительного значения приведенной плош;а-ди поршня от номинального, % | ±0,4 | ±0,4 | ±0,8 | ±1 | ±1 | ±1 |
| 6. Максимальная скорость опускания поршня, мм/мин. | 0,4 | 0,4 | 0,2 | 0,4 | 0,3 | 0,3 |
| 7. Минимальная продолжительность вращения поршня, мин. | 4 | 4 | 4 | 6 | 6 | 6 |
| 8. Номинальное значение массы поршня с грузо-приёмным устройством, кг, не более | 0,1x0,98 | 0,4x0,98 | 0,5x0,98 | 1x0,98 | 0,5x0,98 | 2,5x0,98 |
| 9. Питание от сети переменного тока: - напряжение, В - частота, Гц | 220111 50 ± 1 | - | - | - | - | - |
| 10. Габаритные размеры, мм, не более | 890x620 X1360 | 520x330 х320 | 520x330 х490 | 833x534 х680 | 833x760 х680 | 1070x550 х808 |
| 11. Масса, кг, не более | 30 | 48 | 122 | 177 | 177 | 463 |
| 12. Наработка на отказ, ч | 40000 | |||||
| 13. Средний срок службы не менее, лет | 7 | |||||
КОМПЛЕКТНОСТЬ
| Наименование | Количество | Примечание |
| Колонка грузопоршневая измерительная | 1 | |
| Устройство для создания давления | 1 | |
| Набор грузов | 1 комплект | |
| Комплект сменных частей и принадлежностей | 1 комплект | По заказу |
| Руководство по эксплуатации | 1 |
