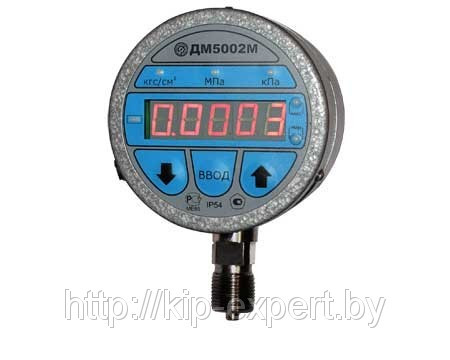

Прецизионный цифровой манометр ДМ5002М

Модификации: ДМ5002М-А; ДМ5002М-Б; ДМ5002М-В; ДМ5002М-Г.

Манометры цифровые ДМ5002М предназначены для измерения избыточного и абсолютного давлений сред, неагрессивных по отношению к нержавеющей стали 12X18H10T и титану, в том числе сероводородосодержащих, некристаллизующихся жидкостей, пара и газа, в т.ч. кислорода, в системах автоматического контроля, регулирования и управления технологическими процессами.

Приборы могут применяться в качестве образцовых (рабочих эталонов 3-го разряда) при поверке рабочих средств класса  0,4-1,5. Имеется разработанная и утвержденная во ВНИИМС методика поверки цифрового манометра ДМ5002М - 5Ш0.283.342МП.   Функциональные назначения приборов: цифровая индикация текущего значения давления, преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал, управление внешними электрическими цепями с помощью релейного (двухпозиционного) коммутатора.   Приборы имеют стандартный цифровой интерфейс RS-232 или RS-485, что позволяет автоматизировать процесс обработки результатов измерения.

 Сенсорная клавиатура на передней панели прибора позволяет проводить:

• установку (переустановку) диапозона измерений;
• установку единицы измерения кПа, МПа, или кгс/см²;
• настройку выходного сигнала;
• установку (переустановку)  исполнения и значения пределов (уставок) коммутирующего устройства;
• контроль настройки параметров приборов;
• автокорректировку временного дрейфа (установку нуля);
• изменение времени усреднения результата измерения и выходного сигнала (демпфирование)

Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.

Основные технические характеристики

• Модификация:
  • ДМ5002М-А - цифровая индикация текущего значения давления
  • ДМ5002М-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал

  • ДМ5002М-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений

  • ДМ5002М-Г- цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений

• Диапазоны показаний приборов:
  • ДМ5002М - от 0 до 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600, 2500 кгс/см²
  • ДМ5002М- от -1 до 0; 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²

• Диаметр корпуса - 100 мм
• Предел допускаемой основной погрешности: ±0.06; 0,1; 0,15; 0,25%
• Степень защиты - IP54
• Масса приборов - не более 1,2 кг
• Средний срок службы - 8 лет
• Материал корпуса: алюминиевый сплав
• Приборы выдерживают воздействие вибрации в диапазоне частот от 10 до 55 Гц с амплитудой 0,35 мм (группа N2 по ГОСТ 12997-84)
• По устойчивости к климатическим воздействиям приборы имеют исполнение УХЛ3.1 (для работы при температуре от минус 10 до плюс 70^оС), а также исполнение У2 (для работы при температуре от минус 40 плюс 70^оС),Т3 (для работы при температуре от минус 10 плюс 70^оС)
• Резьба присоединительного штуцера
  • -//- - по умолчанию метрическая резьба М20х1,5-8g
  • G1/2-B - по заказу дюймовая резьба
  • R1/2 - по заказу коническая резьба

Электротехнические параметры

• Выходной сигнал  – постоянный ток
  • 05 - выходной сигнал – постоянный ток 0-5 мА
  • 42 - выходной сигнал – постоянный ток: 4-20 мА

• Максимальное коммутируемое напряжение 220В
• Максимальный коммутируемый ток 1А

• Напряжение питания - 24 В или 36 В
• Потребляемая мощность приборов - не более 4,2 ВА
