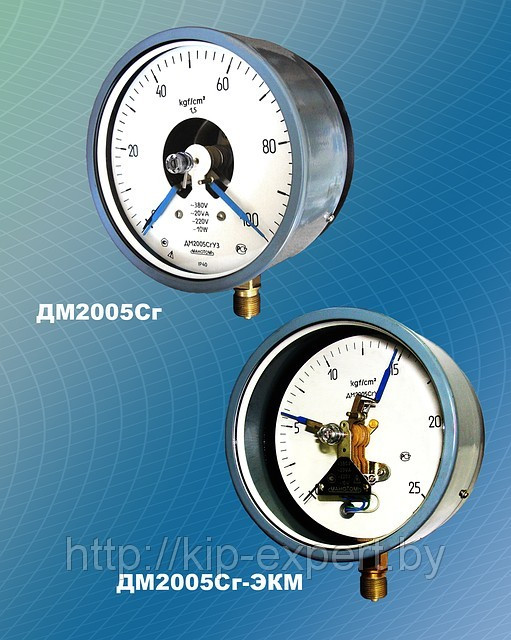

Манометры, вакуумметры и мановакуумметры сигнализирующие ДМ2005Сг, ДВ2005Сг, ДА2005Сг

Для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства приборы могут поставляться в комплектации с УРК.

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДВ2005Сг и ДА2005Сг предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Основные технические характеристики

• Диапазоны показаний приборов:
• ДМ2005Сг - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см²
• ДВ2005Сг - от -1 до 0 кгс/см²
• ДА2005Сг - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
  По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см²), МПа (свыше 9 кгс/см²)
• Диаметр корпуса - 160 мм
• Класс точности приборов - 1,5
• Степень защиты - IP40 (по заказу - IP53)
• Масса приборов - не более 1,6 кг
• Средний срок службы - 10 лет
• Материалы деталей:
  • корпус - сталь, алюминиевый сплав
  • стекло - литое
  • трубчатая пружина - медный сплав, железо-никелевый сплав *
  • держатель - медный сплав, сталь*
  • механизм - бронза, нержавеющая сталь, сталь 08 кп*
  *детали прибора производятся из разных материалов
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ Р 52931-2008)
• Климатическое исполнение по ГОСТ 15150-69
  • У3 - по умолчанию приборы имеют исполнение У3 (диапазон рабочих температур -50 до +60 °С)
  • Т3 - по заказу приборы имеют исполнение Т3 (диапазон рабочих температур -50 до +60 °С)
• Фланец для крепления прибора на панели
  • -//- - по умолчанию приборы поставляются без фланца
  • Ф - по заказу приборы поставляются с задним расположением фланца
• Измеряемая среда
  • -//- - по умолчанию жидкость, пар, газ, в том числе пропан, бутан
  • "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
• Резьба присоединительного штуцера
  • -//- - по умолчанию метрическая резьба М20х1,5-8g
  • G1/2-B - по заказу дюймовая резьба
  • R1/2 - по заказу коническая резьба
• Технологическая черта на шкале
  • -//- - по умолчанию без черты
  • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• Демпфер для гашения пульсирующего давления
  • -//- - по умолчанию приборы поставляются без демпфера до 16 кгс/см² включительно и с демпфером свыше 25 кгс/см² включительно
  • демпфер - по заказу демпфер устанавливается на прибор с любым диапазоном показаний
• Вариант исполнения
  • -//- - по умолчанию исполнение общепромышленное
  • Э - по заказу приборы изготавливаются для поставки на экспорт
  • АЭС - по заказу приборы изготавливаются для поставки на атомные электростанции (АЭС)
• Заводской номер
  • -//-- по умолчанию приборы поставляются без заводского номера
  • Ном.- по заказу приборы изготавливаются с заводским номером

Параметры сигнализирующего устройства для сигнализирующих манометров

• Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:При выборе исполнения следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке.
  • -//- - по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
  • III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
  • IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
  • VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
  • МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
• Напряжение внешних коммутируемых цепей:
  • 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
  • 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
• Разрывная мощность контактов для сигнализирующего устройства:
  • со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
  • с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
• Значение коммутируемого тока:
  • для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
  • для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
• Предел допускаемой основной погрешности срабатывания сигнализирующего устройства:
  • для сигнализирующего устройства со скользящими контактами ±2,5%
  • для сигнализирующего устройства с магнитным поджатием контактов ±4%
• Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм². Диаметр ввода в разъеме - от 4 до 10 мм.
