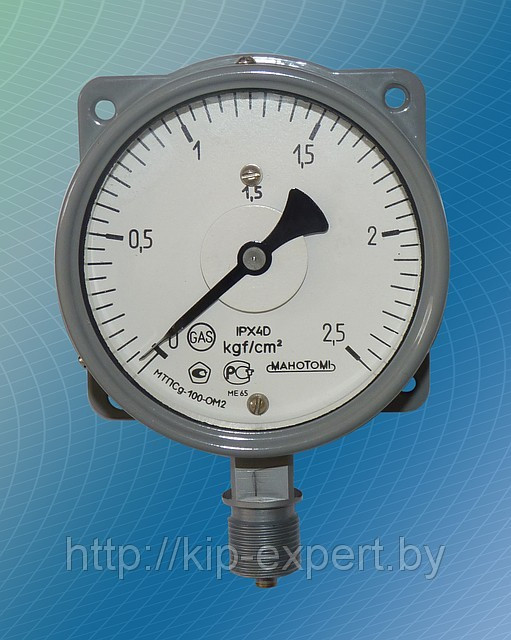

Манометры судовые МТПСд-100-ОМ2, ВТПСд-100-ОМ2, МВТПСд-100-ОМ2

По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9кгс/см2)

Манометры, вакуумметры и мановакуумметры показывающие судовые предназначены для измерения избыточного и вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара, температура которых в месте отбора давления не должна быть более 60°С, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды. Приборы могут изготавливаться для измерения давления хладонов марок 12, 13, 22, 142, 502, 134а, 404а и кислорода.
Приборы могут поставляться в комплектации с клапанным устроством КУ , предназначенным для фиксации максимального значения давления газов в камере сгорания цилиндров двигателей с числом циклов от 100 до 1000 в минуту.

Основные технические характеристики

• Диапазоны показаний приборов:
  • МТПСд-100-ОМ2 - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см²
  • ВТПСд-100-ОМ2 - от -1 до 0 кгс/см²
  • МВТПСд-100-ОМ2 - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
• Диаметр корпуса - 100 мм
• Класс точности приборов - 1,5 (по заказу - 1,0)
• Степень защиты - IPX4D (приборы устойчивы к воздействию морского тумана)
• Масса приборов - не более 0,75 кг
• Средний срок службы - 10 лет
• Материалы деталей:
  • корпус - алюминиевый сплав
  • стекло - оконное
  • трубчатая пружина - медный сплав, железо-никелевый сплав*
  • держатель - медный сплав
  • механизм - бронза, нержавеющая сталь, латунь*
  *детали прибора производятся из разных материалов
• По устойчивости к климатическим воздействиям приборы имеют исполнение ОМ2 по ГОСТ 15150-69 (но для работы при температуре от -60 до +65°С)
• Приборы изготавливаются вибропрочными, виброустойчивыми, ударостойкими, ударопрочными.
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 30 Гц с амплитудой до 2,5 мм
• Варианты исполнения:
  • -//- - по умолчанию с радиальным штуцером без фланца
  • Ф - по заказу с радиальным штуцером с задним фланцем
• Измеряемая среда
  • -//- - по умолчанию жидкость (дизельного топлива, масла, воды, морской воды), водяной пар, газ
  • "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
  • "хладон" - по заказу исполнение для измерения давления хладонов (в примечании к заказу укажите необходимсоть дополнительной температурной шкалы)
• Резьба присоединительного штуцера
  • -//- - по умолчанию метрическая резьба М20х1,5-8g
  • G1/2-B - по заказу дюймовая резьба
  • K1/2^,, - по заказу коническая резьба
• Технологическая черта на шкале
  • -//- - по умолчанию без черты
  • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• Демпфер для гашения пульсирующего давления
  • -//-- по умолчанию приборы поставляются без демпфера до 16 кгс/см² включительно и с демпфером свыше 25 кгс/см² включительно
  • демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний
• Вариант исполнения
  • -//- - по умолчанию исполнение общепромышленное
  • Э - по заказу приборы изготавливаются для поставки на экспорт
  • АЭС - по заказу приборы  изготавливаются для поставки на АЭС
• Заводской номер
  • -//-- по умолчанию приборы поставляются без заводского номера
  • Ном.- по заказу приборы изготавливаются с заводским номером
