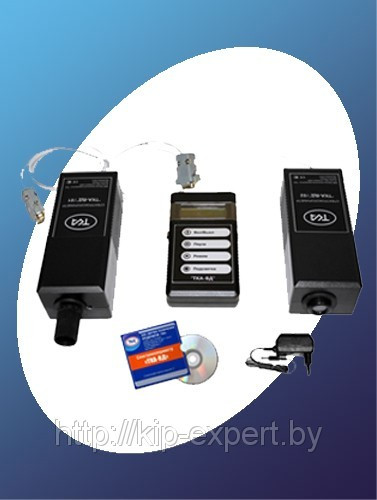

Спектроколориметр ТКА - ВД

Имеет возможность отображения информации двумя способами: а) вывод информации на встроенный ЖКИ; б) вывод информации по интерфейсу RS-232

Предназначен для измерения координат цветности и коррелированной цветовой температуры.

«ТКА–ВД» – кодовое название прибора серии «ТКА-ВД» с установленным числом и составом измеряемых параметров. Число и состав измеряемых параметров и диапазонов измерений может быть уменьшено по требованию заказчика.

Конструктивно «ТКА-ВД» (базовая модель) состоит из трех функциональных блоков: два сменных оптоэлектронных блока – 01 «Яркость» и 02 «Освещенность», блок обработки сигнала.

При выборе конктретной измерительной схемы прибор состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем.

В этом случае используются следующие варианты кодового названия:
«ТКА-ВД»/01 измерения только в режиме яркости и «ТКА-ВД»/02 измерения только в режиме освещенности.

Основные технические данные и характеристики:

1. Оптический диапазон, нм ……………………………………. 380 … 750
2. Количество точек опроса ……………………………………. 61
3. Обратная линейная дисперсия, нм/мм …………………… 49
4. Диапазоны измерения:

• освещенности, лк................................................................... 10 … 20 000
• яркости, кд/м²......................................................................... 10 … 20 000
• цветовой температуры, К...................................................... 1600 … 16 000
• координат цветности x = 0,004…0,734; y = 0,005…0,834;
• u' = 0,007…0,623; v' = 0,005…0,595.

5. Предел допустимого значения основной относительной погрешности
измерения яркости и освещённости, %, не более: …………… 10,0.
6. Пределы допустимого значения абсолютной погрешности измерения
координат цветности x, y, u', v', не более:

• тепловых источников …….………………………………………... ±0,005;
• др. источников со сплошным спектром излучения ………… ±0,02.

7. Для питания прибора используется NiMH аккумулятор (типоразмер "Крона")
8. Габаритные размеры прибора, мм (не более) (без штатива):

• измерительный блок ........................................................... 165х85х35
• фотометрическая головка .................................................. 240х70х70

9. Масса прибора, кг (не более) (без штатива)........................ 2,5

Основные преимущества:

• Компактность и удобство в эксплуатации.
• Вывод информации на встроенный ЖКИ.
• Прямых отечественных аналогов нет.
• Определения значений в режиме реального времени
• Программа для связи с ПК.
• Малое энергопотребление
• Простота и удобство в эксплуатации.
• Фотометрическая гайка под штатив.
• Доступная цена.

Стандартная комплектация:

• Спектроколориметр «ТКА-ВД»
• NiMH аккумуляторная батарея (типоразмер «Крона»)
• Блок питания AC-220
• Кабель связи с ПК (для COM-порта)
• Диск с программным обеспечением
• Руководство по эксплуатации
• Сумка для прибора
• Транспортная тара
