Измеритель светового потока ТКА-КК1

Прибор предназначен для измерения полного светового потока светодиодов в видимой области спектра (от 380 до 780 нм) по методу "интегрирующей сферы".

Прибор предназначен для измерения полного светового потока светодиодов в видимой области спектра (от 380 до 780 нм) по методу "интегрирующей сферы" ("сферы Ульбрихта").

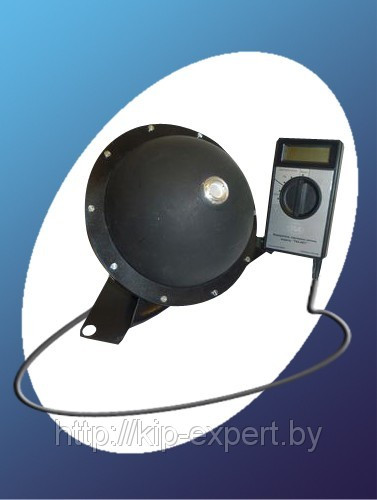

Конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света – фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является "интегрирующей сферой". В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3,5,9 мм.

Основные технические данные и характеристики
1. Диапазон измерения светового потока, млм ......... 1 - 200 000
2. Основная относительная погрешность измерения светового
      потока, %, не более................................................... 10,0
3. Время непрерывной работы прибора, ч, не менее 8,0
4. Рабочие условия эксплуатации прибора:

•      температура окружающего воздуха, °С............... от 0 до 40
•      относительная влажность воздуха при температуре окружающего воздуха 25°С, % ........................................................ 65±15
•       атмосферное давление, кПа................................ 86-107

5. Источник питания, батарея (тип “Крона”), В .......... 7..9,6
6. Вид индикации — цифровой жидкокристаллический индикатор.
7. Ток потребления в режиме «Измерение», мА, не более 1,5
8. Габаритные размеры, не более, мм:

•       измерительный блок, .............................................. 160х85х30
•       измерительного шара .............................................. 180х180х180

9. Масса прибора, кг (не более)................................... 2,0

Входное окно на измерительном блоке

Преимущества перед аналогами

• Прямых отечественных аналогов нет
• Простота и удобство в эксплуатации
• Определения значений в режиме реального времени
• Малое энергопотребление
• Доступная цена
