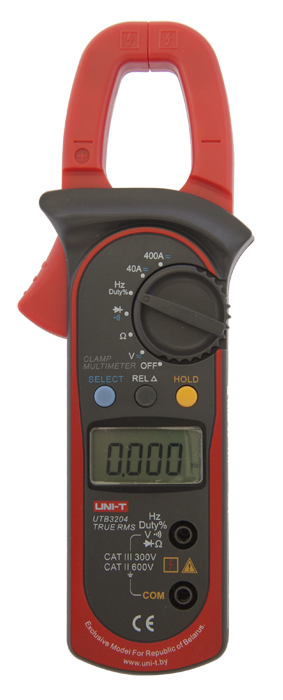

Клещи электроизмерительные UNI-T UTB3204
Цифровые клещи-мультиметр UTВ 3204 — это цифровой, многофункциональный, современный измерительный прибор с 3¾.-разрядным дисплеем, предназначенный для измерения основных характеристик электрической цепи. В качестве ядра в измерителе использован аналого-цифровой преобразователь с двойным интегрированием. Прибор оснащен защитой от перегрузок в широком диапазоне. Отличительной особенностью измерителя UTВ 3204 является функция вычисления среднеквадратичного значения измеренного переменного сигнала (функция True RMS).
Область применения
Цифровые клещи UTВ 3204 найдут свое применение во всех отраслях промышленности, связанных с использованием электрооборудования — это машиностроение, приборостроение, транспорт, передача информации и телекоммуникации, электросети и т.д. Клещи UTВ 3204 — надежный инструмент технических специалистов по обслуживанию электрооборудования промышленного назначения, жилищно-коммунального хозяйства, аграрно-промышленного комплекса, станций техобслуживания.
Основные технические характеристики
- измерение постоянного (DC) напряжения в диапазонах: 400 мВ/4 В/40 В/400 В/600 В;
- измерение переменного (АС) напряжения в диапазонах: 4 В/40 В/400 В/ 600 В;
- измерение постоянного и переменного (DC/AC) тока в диапазонах: 40A/400A;
- измерениесопротивления в диапазонах: 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 МОм;
- измерениечастоты в диапазонах: 10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/ 10 МГц;
- измерение коэффициента заполнения в диапазоне: 0,1% ~99,9%;
- вычисление среднеквадратичного значения, измеренных силы тока и напряжения (функция True RMS);
- тестирование диодов;
- контроль целостности цепи.
Погрешность измерений указана как:
(a% от показания + bединиц младшего разряда)
Напряжение постоянного тока (DCV)
Диапазон | Разрешение | Погрешность | Защита от перенапряжения |
400 мВ | 0,1 мВ | ± (0,8 % + 3) | 600V DC/AC |
4 В | 1 мВ | ± (0,8 % + 1) | |
40 В | 10 мВ | ||
400 В | 100 мВ | ||
600 В | 1 В | ± (1 % + 3) |
– входной импеданс: 10 МОм.
Напряжение переменного тока (ACV)
Диапазон | Разрешение | Погрешность | Защита от перенапряжения |
4 В | 1 мВ | ± (1% + 5) | 600V DC/AC |
40 В | 10 мВ | ||
400 В | 100 мВ | ||
600 В | 1 В | ± (1,2% + 5) |
– входной импеданс:10 МОм/меньше 100 пФ;
– частотный диапазон:40 Гц – 400 Гц;
– комбинация АС и TrueRMSотклика.
Постоянный ток (DCC)
Диапазон | Разрешение | Погрешность | Защита от перегрузки |
40,00 A | 0,01 A | ± (2 %+5) | 400 A(DC/AC) |
400,0 A | 0,1 A | ± (2 %+3) |
Переменный ток (ACC)
Диапазон | Разрешение | Погрешность | Частотный отклик | Защита от перегрузки |
40 А | 0,01 А | ± (2,5 + 8) | 50 – 60 Гц | 400A DC/AC |
400 А | 0,1 А | ± (2,5 + 5) |
– при измерении тока рабочая температура должна быть в пределах 0 ºC– 40 ºC.
Сопротивление
Диапазон | Разрешение | Погрешность | Защита от перенапряжения |
400 Ом | 0,1 Ом | ± (1,2 % + 2) | 600Vp |
4 кОм | 1 Ом | ± (1 % + 2) | |
40 кОм | 10 Ом | ||
400 кОм | 100 Ом | ||
4 МОм | 1 кОм | ± (1,2 % + 2) | |
40 МОм | 10 кОм | ± (1,5 % + 2) |
Тестирование диодов
Разрешение | Погрешность | Защита от перенапряжения |
1 мВ | Отображает прямое падение напряжения | 600 Vp |
– напряжение открытой цепи приблизительно 1,48 В.
Тестирование целостности цепи
Разрешение | Погрешность | Защита от перенапряжения |
100 мОм | При сопротивлении < 50 Ом звучит сигнал | 600 Vp |
– напряжение открытой цепи приблизительно 0,45 В;
– звуковой сигнал может быть или нет при сопротивлении цепи от 50 Ом до 100 Ом;
– звуковой сигнал отсутствует при сопротивлении тестируемой цепи > 100 Ом.
Частота
Диапазон | Разрешение | Погрешность | Защита от перенапряжения |
10 Гц | 0,001 Гц | ±(1 % + 2) | 600Vp |
100 Гц | 0,01 Гц | ||
1 кГц | 0,1 Гц | ||
10 кГц | 1 Гц | ||
100 кГц | 10 Гц | ||
1 МГц | 100 Гц | ||
10 МГц | 1 кГц | Только для справки |
Входная чувствительность:
– при частоте до 100 кГц: 300 мВ (rms);
– при частоте > 100 кГц: 600 мВ (rms);
– при частоте > 1 МГц: 800 мВ (rms).
Коэффициент заполнения
Диапазон | Разрешение | Погрешность | Защита от перенапряжения |
0,1%– 99,9% | 0,1% | Только для справки | 600Vp |
Указанные погрешности измерений электроизмерительных клещей UTB3204 соответствуют температуре воздуха: 23ºC± 5 ºCи относительной влажности 85 %. При температурах отличных от указанной для учета погрешности измерений необходимо учитывать температурный коэффициент: 0,1 х (указанная погрешность)/1°С.
Дополнительные характеристики
Категория безопасности | соответствие стандартам IEC61010 CAT.II600V, CAT.III300Vпо перенапряжениям и двойной изоляции |
Дисплей: | 3 3/4 разрядный LCDдисплей, максимальное показание 3999 |
Полярность: | Автоматическое отображение |
Перегрузка: | Отображает OLили-OL |
Разряд батареи: | Отображается |
Скорость измерения: | Обновление 3 измерения в секунду |
Ошибка измерения: | Если измеряемый проводник располагается не в центре губок клещей, то дополнительная погрешность измерения до 1% относительно указанной погрешности. |
Тест падения: | Тест падения с высоты 1 м. |
Максимальное раскрытие губок: | 28 мм в диаметре. |
Максимальный размер измеряемого проводника: | 26 мм в диаметре. |
Влияние электромагнитного поля: | Проведение измерений при наличии электромагнитных полей может привести к нестабильным или неправильным показаниям. |
Питание: | 1 батарея 9 В (NEDA1604 или 6F22 или 006P) |
Время работы батареи: | Порядка 150 часов (щелочная батарея). |
Режим «сна» | Режим может быть отключен. |
Габариты (В х Ш х Г) | 208 мм х 76 мм х 30 мм |
Вес | Приблизительно 260 г (с батареей) |
Рабочая температура | от 0 °С до + 30 °С |
Температура хранения | от -20 °С до + 60 °С |
Относительная влажность | 85 % |
Особенности
Цифровые клещи-мультиметр UTВ 3204 могут работать в ручном и автоматическом режиме выбора диапазонов измерения. По умолчанию прибор находится в режиме автоматического выбора диапазона, что обеспечивает максимальную точность измерений.
Функциональные возможности клещей позволяют выполнять измерения относительно некоторой сохраненной величины. Результатом таких измерений является разность между сохраненной и измеренной величинами.
Электроизмерительные клещи UTВ 3204 имеют функцию удержания результата измерения на дисплее прибора и функцию подсветки дисплея, что удобно при измерениях в условиях со слабым освещением.
Для предотвращения быстрого разряда батареи в приборе предусмотрена функция автоматического отключения. Прибор отключится, если в течение приблизительно 15 минут не изменялось положение переключателя и не нажимались кнопки.
Основные | |
---|---|
Производитель | UNIT |
Страна производитель | Китай |
Вес | 0.26 кг |
Высота | 30 мм |
Максимальная рабочая температура | 30 °С |
Ширина | 76 мм |
Пользовательские характеристики | |
Длина (1) | 208 |
Производитель клещей электроизмерительных | UNIT |
