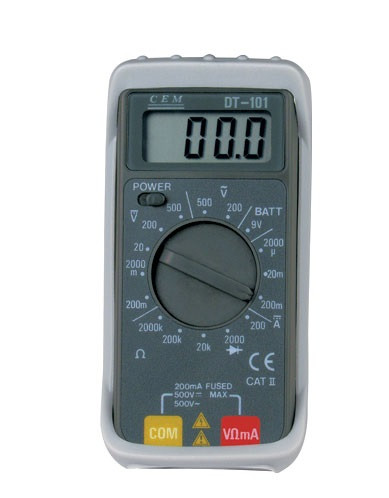

Карманный цифровой мультиметр DT-101

200мВ, 2В, 20В, 200В, 500В ±0,5%показ.±2

Сопротивление: 1МОм

Защита от перегрузки

500В (действующее значение)

Переменное напряжение

200В, 500В(40Гц-400Гц) ±2,0%показ.±5

Сопротивление: 450кОм

Защита от перегрузки:

500В (действующее значение)

Сопротивление 200Ом,2000Ом,20кОм,200кОм,2000кОм ±1,5%показ.±4

Постоянный ток

2000мкА, 20мА, 200мА ±2,0%показ. ±2

Защита от перегрузки

предохранитель 200мА/250В

Тест диодов

Тестовый ток: 1,6мА макс.

Тестовое напряжение: 3,2В макс.

Тест батареи

Диапазон: 9В.

Тестовый ток: 6мА.

Порядок работы

Предупреждение: входное напряжение не должно превышать указанных значений. Это необходимо для предотвращения поломки во внутренних цепях прибора.

Переключатель диапазонов измерений позволяет выбрать наиболее подходящий диапазон перед тестированием.

Измерение пост.напряжения

Установить переключатель режимов и диапазонов измерений в желаемое положение DCV и подключить тестовые провода к источнику или нагрузке измерения, если диапазон измерения заранее неизвестен.

Установить переключатель диапазонов измерений в максимальное положение.

Измерение переменного напряжения с помощью мультиметра DT-101

Установить переключатель режимов и диапазонов измерения в желаемое положение ACV и подключить тестовые провода к источнику или нагрузке.

Измерение постоянного тока

Установить переключатель режимов и диапазонов в положение измерения постоянного тока DCA. Подсоединить тестовые провода к электроцепи.

Измерение сопротивления

Установить переключатель режимов и диапазонов в положение измерения сопротивления. Если измеряемое сопротивление подключено к цепи, выключить питание и разрядить все конденсаторы перед измерением.

Тест диодов

Установить переключатель режимов и диапазонов в положение 2кОм/тест диодов, подключить тестовые провода к диоду. Подсоединить провод красного цвета к положительному контакту диода, а провод черного цвета – к отрицательному контакту диода.

Тест батареи

Установить переключатель режимов и диапазонов в режим тестирования батареи BATT.

Подсоединить тестовые провода к контактам батареи. Проверить показания и определить состояние батареи.

Обслуживание

Разрядить цепи во избежание удара электрическим током.

Предохранитель выходит из строя в основном по причине ошибок, допущенных оператором. Если на экране прибора отображается «BAT», элемент питания требует замены.

Для замены элемента питания открутить винт в нижней части корпуса, извлечь разряженный элемент питания, заменить его новым. При установке соблюдать полярность подключения.

Для замены предохранителя (200мА/250В) открутить винт в нижней части корпуса, извлечь прежний предохранитель и установить новый.

Комплект поставки: прибор, щупы, руководство пользователя, элемент питания 9 В типа Крона.
