Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200

ЭК0200 — измеритель напряжения прикосновения и тока короткого замыкания

Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200 предназначен для измерения напряжения прикосновения и тока короткого замыкания в цепи фаза-нуль в сетях переменного тока 380/220 В с глухозаземленной нейтралью. Конструкция измерителя ЭК0200 обеспечивает безопасность работающего персонала, за счет заключения всех элементов электрической схемы (кроме соединительных проводов) в пластмассовые корпуса, предотвращающие возможность прикосновения к частям, находящимся под напряжением. Перед каждым подключением блока короткозамыкателя прибора ЭК0200 к токоведущей части следует путем внешнего осмотра проверить качество изоляции соединительных проводов.

В основу работы измерительного прибора ЭК0200 положено измерение реального тока короткого замыкания и напряжения прикосновения блоком измерения во время короткого замыкания, осуществляемого блоком короткозамыкателя с ограничением времени замыкания. Однофазное короткое замыкание производится с помощью тиристора.

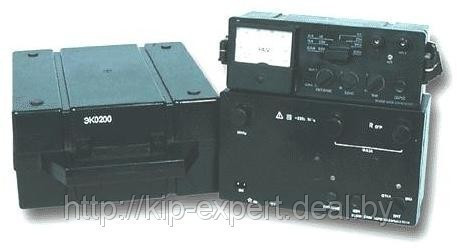

Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200 состоит из двух блоков: блока короткозамыкателя и блока измерения.

Технические характеристики

1. Диапазоны измерений тока к. з. – 0-0,2; 0-1; 0-2 кА.
2. Погрешность измерения тока к. з — ± 10%.
3. Диапазон измерений напряжения прикосновения 0– 250 В.
4. Погрешность измерения напряжения прикосновения ± 4%.
5. Время установки рабочего режима — не более 5 мин.
6. Время установки покаханий — не более 4 секунд.
7. Интервал между замыканиями цепи «фаза-нуль» — не менее 15 секунд.
8. Сила электрического тока потребляемого блоком измерения 50 mА.
9. Мощность, потребляемая блоком короткозамыкателя при включенной кнопке «ПИТАНИЕ» — не более 20 ВА
10. Условия эксплуатации измерительного прибора ЭК0200 — от минус 10 ° С до плюс 40 ° С.
11. Энергопитание прибора ЭК0200:

• от блока короткозамыкателя — сеть 220 В, частоты 50 — 60 Гц;
• от блока измерения – 10 элементов 316 или их аналогов.

В основу работы измерительного прибора ЭК0200 положено измерение реального тока короткого замыкания и напряжения прикосновения блоком измерения во время короткого замыкания, осуществляемого блоком короткозамыкателя с ограничением времени замыкания. Однофазное короткое замыкание производится с помощью тиристора. При замыкании цепи «фаза-нуль» происходят переходные процессы. При однополярном коротком замыкании происходит намагничивание проводников.

Для исключения погрешности от переходных процессов и намагничивания измерения производятся в два такта с чередованием направления тока короткого замыкания.

Во время первого такта тиристор включается в максимуме отрицательного полупериода напряжения сети (270 электрических градусов) и определяется продолжительность протекания тока через тиристор и сдвиг фаз между током и напряжением в цепи «Фаза-нуль». Во втором такте производится включение тиристора с учетом фазы, определенной в первом такте и в противоположной полярности, что приводит к отстутствию переходного процесса и подмагничивания стальных труб, если проводники расположены в трубах.

В последующих измерениях проводят действия, описанные во втором такте с чередованием направления протекания тока при коротком замыкании.

В случае, когда порядок тока короткого замыкания цепи «фаза-нуль» не известен, измерения необходимо начинать с ограничивающим резистором, то есть фазу объекта подключить к зажиму «ФАЗА Rогр». Если результат измерения тока короткого замыкания превысит значение 535 ампер, то производить измерения прибором ЭК0200 без ограничивающего резистора нельзя, так как значение тока короткого замыкания превышает максимально допустимую величину.
