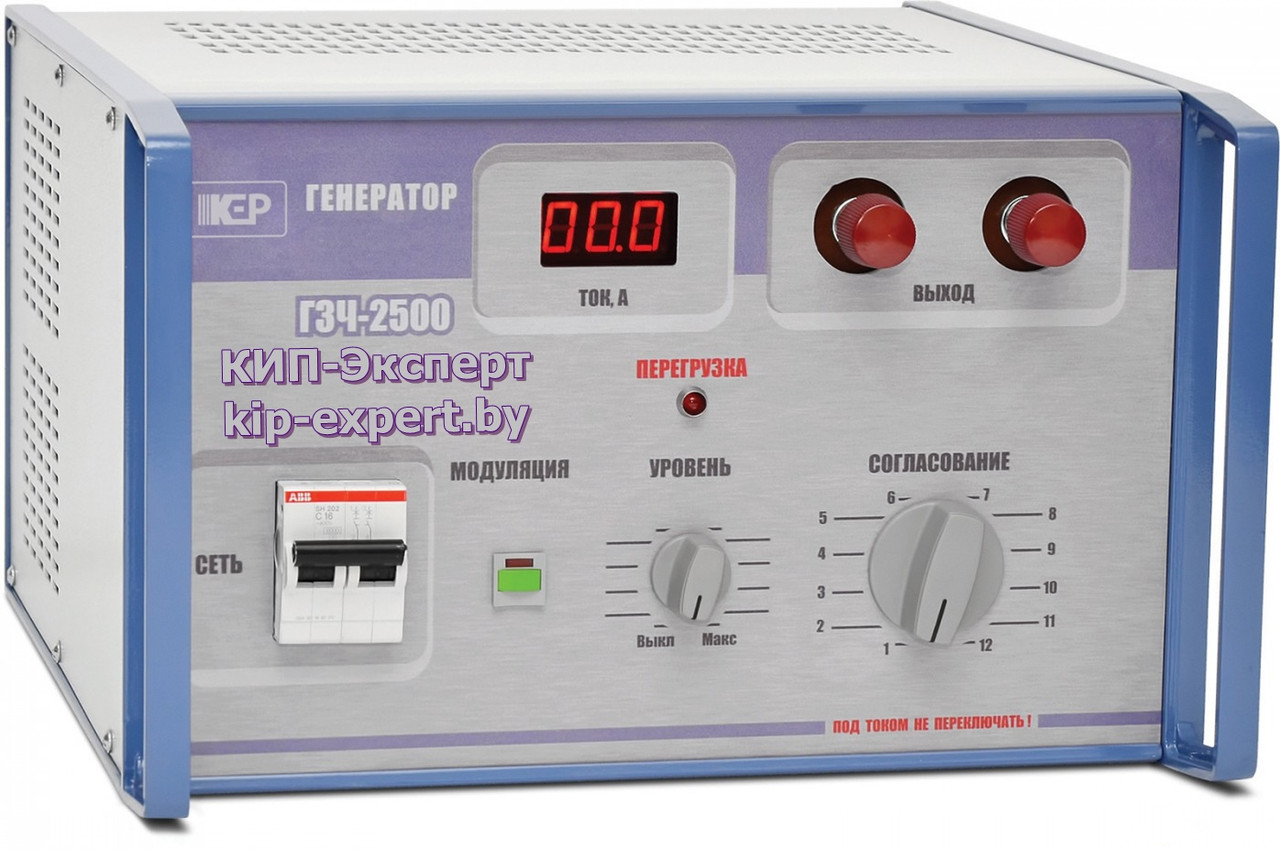

Генератор звуковой частоты ГЗЧ-2500, ГЗЧ2500, пит 220В 50Гц

Назначение генератора звуковой частоты ГЗЧ-2500:

Генератор звуковой частоты ГЗЧ- 2500, предназначен для поиска мест повреждения и дожига силовых кабельных линий электроснабжения.

Устройство и принцип работы генератора ГЗЧ-2500:

Входное сетевое напряжение 220 В, 50 Гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.

В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.

Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.

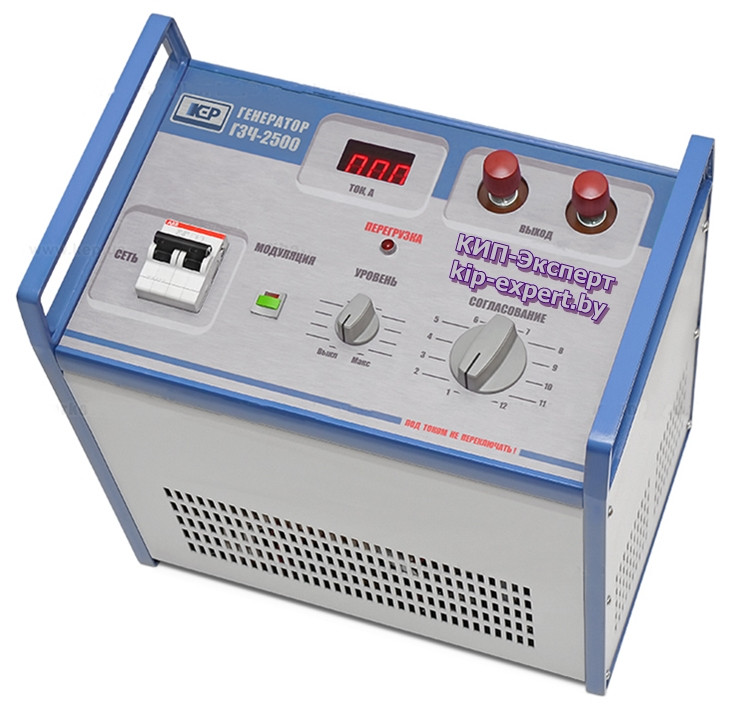

Конструктивно генератор выполнен в корпусе типа "НАДЕЛ".

Условия эксплуатации генератора ГЗЧ-2500:

• диапазон температур окружающего воздуха, °С: от минус 20 до +40;
• относительная влажность воздуха при температуре 25 °С: до 80 %;
• атмосферное давление, мм рт. ст.: 650 – 800.

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).

Технические характеристики генератора ГЗЧ-2500:

Комплект поставки генератора ГЗЧ-2500

!!!Дополнительная комплектация по отдельному заказу: приемник П-900

Назначение приёмника П-900:

• поиск трассы подземных кабельных линий связи и силовых кабелей индукционным методом;
• определение глубины залегания кабелей;
• поиск места замыкания жил кабеля;
• поиск мест повреждения изоляции высоковольтных силовых кабелей акустическим методом.

При поиске акустическим методом приёмник должен эксплуатироваться совместно с дополнительным генератором импульсов напряжением 5-10 кВ и энергией 150-1000 Дж.

Условия эксплуатации приёмника П-900:

• температура окружающей среды минус 20 … 40 °С;
• относительная влажность воздуха до 85% при 30 °С;
• атмосферное давление 86 … 106 кПа.
