Манометр дифференциального давления ДСП-80

Дифманометры стрелочные показывающие ДСП-80-РАСКО предназначены для измерения перепада давления различных газов, неагрессивных по отношению к примененным конструкционным материалам, в т. ч.на счетчиках газа, газовых фильтрах, струевыпрямителях и других устройствах с целью контроля их технического состояния и степени загрязнения. Совместно с устройством дистанционной передачи информации (УДПИ) обеспечивают сигнализацию о выходе перепада давлений.

Область применения: системы газоснабжения коммунальных и промышленных объектов. Подключение к точкам отбора давлений на входе и выходе контролируемого газового оборудования в соответствии с Правилами ПР50.2.019–2006.

Конструктивное исполнение:

ДСП-80-РАСКО — дифманометр;

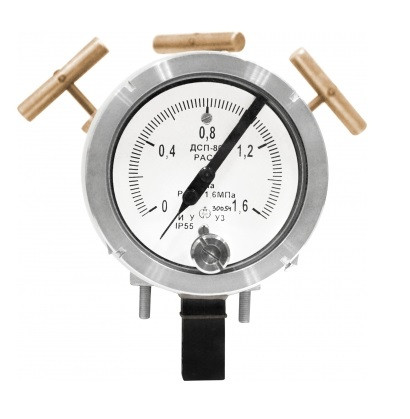

ДСП-80В-РАСКО — дифманометр с вентильным блоком в моноблочном исполнении;
ДСП-80В-РАСКО с УДПИ — дифманометр с вентильным блоком в моноблочном исполнении сигнализирующий, обеспечивающий выдачу релейного электрического сигнала на корректор, вычислитель или в систему диспетчеризации при достижении контролируемым перепадом давлений предварительно установленного порогового значения;
ДСП-80В-РАСКО с УДПИ-Ex — взрывозащищённое исполнение «Искробезопасная электрическая цепь».

• Класс точности
• 1,5 / 2,5 / 4 (индикаторное исполнение)
• Диапазоны измерений
• 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 кПа
• Корпус
• IP55
• Рабочая температура
• Окружающая среда: −40…+70 °C
• Измеряемая среда: −30…+60 °C
• Напряжение питания –24 В
• Потребляемый ток   Не более 80 мА
• Выходной сигнал   УДПИ
  Релейный ненормированный, U=24 В, I < 100 мА
• УДПИ42, УДПИ42Ех
  Релейный токовый нормированный:
  • логический «0» — 4 мА
  • логический «1» — 20 мА
