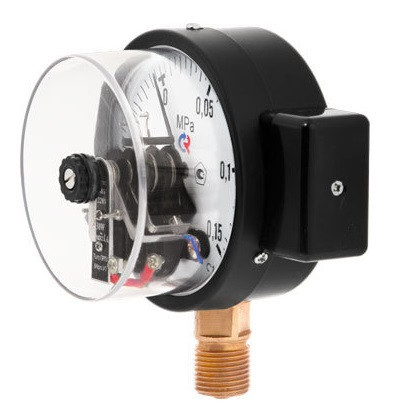

Манометр ТМ-510.05 с электроконтактной приставкой 0…0,4МПа М20×1,5 или G½ радиальный штуцер , фото 1
Манометр ТМ-510.05 с электроконтактной приставкой 0…0,4МПа М20×1,5 или G½ радиальный штуцер , фото 2Манометр ТМ-510.05 с электроконтактной приставкой 0…0,4МПа М20×1,5 или G½ радиальный штуцер , фото 3

Манометр ТМ-510.05 с электроконтактной приставкой 0…0,4МПа М20×1,5 или G½ радиальный штуцер

от 41,52 руб.

Показать оптовые цены
  • В наличии
  • Оптом и в розницу
  • Код: 12058
Манометр ТМ-510.05 с электроконтактной приставкой 0…0,4МПа М20×1,5 или G½ радиальный штуцер
Манометр ТМ-510.05 с электроконтактной приставкой 0…0,4МПа М20×1,5 или G½ радиальный штуцер В наличии
от 41,52 руб.
Купить
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
  • График работы
  • Адрес и контакты
  • Производитель и гарантия

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма»применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:

  • Электрическая схема:
  • исполнение I (ОЗ — один замыкающий контакт)
  • исполнение II (ОР — один размыкающий контакт)
  • исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
  • исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
  • исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
  • исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
  • максимальное напряжение: -220 В, ~380 В
  • максимальный ток: 1, А
  • максимальная разрывная мощность контактов: 30 Вт, 50 В•А

Тип

Диаметр корпуса

Класс точности

Пределы измерений (кгс/см², *0,1МПа)

Подключение

Резьба

Штуцер

ТМ-
510.05

100

1,5

0…4

М20×1,5 или G½

радиальный

Характеристики
Основные
Производитель  Росма
Страна производительРоссия
Защита оборудования от воды и пыли IP  IP40
Минимальная рабочая температура-60.0 (°С)
Максимальная рабочая температура60.0 (°С)
Дополнительные характеристики
Выбрать производителяРОСМА
Информация для заказа
  • Цена: от 41,52 руб.
