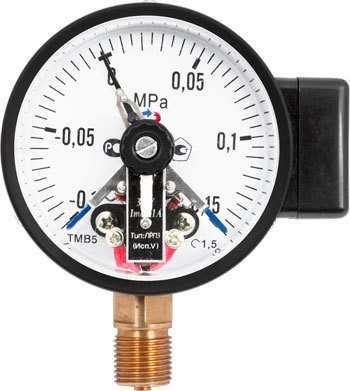

Манометр ТМ-510.05 с электроконтактной приставкой 0…6,0МПа М20×1,5 или G½ радиальный штуцер
от 43,66 руб.
Показать оптовые цены- Под заказ
- Оптом и в розницу
- Код: 12063
- +375 (17) 275-13-04
- +375 (17) 275-13-05
- +375 (17) 275-13-06
- +375 (17) 275-13-07
Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.
ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.
ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма»применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:
- Электрическая схема:
- исполнение I (ОЗ — один замыкающий контакт)
- исполнение II (ОР — один размыкающий контакт)
- исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
- исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
- исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
- исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
- максимальное напряжение: -220 В, ~380 В
- максимальный ток: 1, А
- максимальная разрывная мощность контактов: 30 Вт, 50 В•А
Тип |
Диаметр корпуса |
Класс точности |
Пределы измерений (кгс/см², *0,1МПа) |
Подключение |
|
Резьба |
Штуцер |
||||
ТМ- |
100 |
1,5 |
0.... 60 |
М20×1,5 или G½ |
радиальный |
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Защита оборудования от воды и пыли IP | IP40 |
Максимальная рабочая температура | 60 °С |
Минимальная рабочая температура | -60 °С |
Пользовательские характеристики | |
Выбрать производителя | РОСМА |
- Цена: от 43,66 руб.
