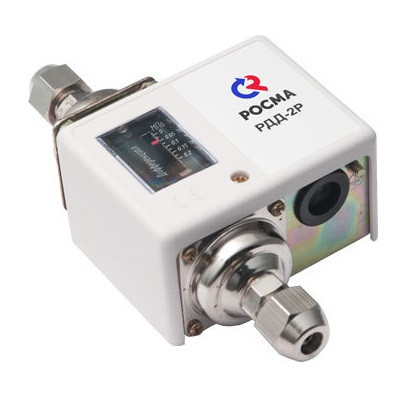

Реле перепада давления РДД-2Р 0,1...0,6 (0,06...0,2) МПа
от 120,54 руб.
Показать оптовые цены- Под заказ
- Оптом и в розницу
- Код: 13243
- +375 (17) 275-13-04
- +375 (17) 275-13-05
- +375 (17) 275-13-06
- +375 (17) 275-13-07
Реле перепада давления РДД (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт.
Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения реле перепада давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.
Диапазон показаний, МПа |
Дифференциал, МПа (фиксированный) |
0,1…0,6 |
0,06…0,2 |
-
Воспроизводимость
±2%
-
Контакты
Однополюсный перекидной контакт
-
Электрические характеристики
8 А ~220 В
16 А ~110 В -
Рабочая температура
Окружающая среда: до +70 °C
Измеряемая среда: −10…+110 °C -
Корпус
IP42, алитированная сталь 10
-
Материалы
Штуцер и накидная гайка — хромированная сталь 10
Кронштейн и механизм — анодированная сталь 10
Сильфон — медный сплав
-
Шкала
Алюминий, цвет черный
-
Стекло
Органическое
-
Способ присоединения
Накидная гайка для крепления капилляра
-
Резьба присоединения
G¼
-
Варианты монтажа
На приборную панель или с помощью кронштейна
-
Техническая документация
ТУ 4218-001-4719015564-2010
ГОСТ 26005-83
Тип |
Диапазон показаний (дифференциал), МПа |
Подключение |
|
Резьба |
Способ |
||
РДД-2Р |
0,1...0,6 (0,06...0,2) |
G¼ |
накидная гайка для крепления капилляра |
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Гарантийный срок | 12 мес |
Тип выхода | Реле |
