Микроволновые устройства контроля скорости РДКС-04 и РДКС-04А

 Приборы радарного типа, предназначеные для контроля скорости движения норий и сдвоенных норий любой производительности с металлическими или пластиковыми ковшами. Устройства могут также использоваться на других промышленных установках с линейной (угловой) скоростью движения от 0,4 до 4 м/с.
Принцип действия основан на эффекте Допплера.
В комплект поставки входят первичный преобразователь (ПП) и реле скорости (РС), которые соединяются между собой двухпроводной неэкранированной линией длиной до 300 метров. Линия может проходить вместе с силовыми цепями по общим кабельным мостам. По этой же линии на ПП от РС поступает напряжение питания (не более 15 В пост. тока). Реле скорости устройства РДКС-04 питается от сети (~220 В), а РДКС-04А – от постоянного или переменного напряжения 21-27 В.

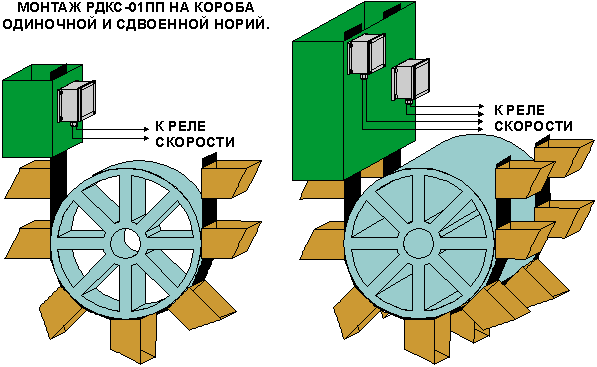

   ПП монтируется снаружи на короб нории (в подготовленные отверстия) и излучает в направлении движущихся ковшей радиосигнал, который, отражаясь обратно, несёт в себе информацию об их скорости. Эта информация поступает в РС, которое отключает норию при пробуксовке, проскальзывании или обрыве ленты.
   РС может устанавливаться как в электрощитовом помещении, так и внутри взрывоопасной зоны (категория до ВIIа включительно). Диапазон контролируемых скоростей - от 0,4 до 4 м/с. РС автоматически настраивается на номинальную скорость конвейера. Порог срабатывания по скорости регулируется от 1 до 30%, на индикаторах РС в процентах отображается текущее отклонение скорости от номинальной. Выходной сигнал - контакты реле (до 2 А при напряжении до 250 В). Регулируемая задержка срабатывания (1-20 сек.) учитывает время на разгон механизма. Диапазон рабочих температур - от ‑ 40 до + 40ОС. Устройства защищены от короткого замыкания в линии связи между ПП и РС.
