Двухканальные микроволновые датчики уровня РСУ-2 и РСУ-2А

Приборы предназначены для контроля двух близкорасположенных пороговых уровней неабразивных сыпучих продуктов (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.). Применяются на весовых бункерах, охладительных колонках линии гранулирования комбикормов и т. д. При достижении продуктом нижней границы срабатывает первый канал прибора. Это может использоваться для включения разгрузки бункера. Если уровень продолжает расти, сработает второй канал, останавливающий подачу.
РСУ-2  питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-2А – от постоянного напряжения 21-27 В.

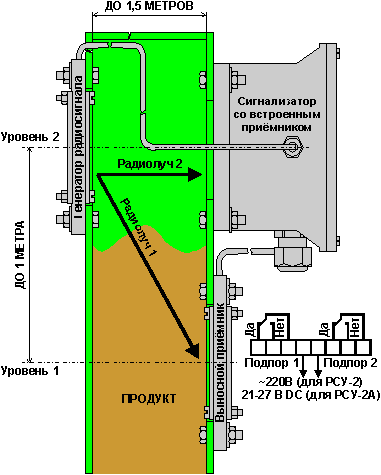

Принцип действия датчиков показан на рисунке. Микроволновый генератор излучает широкий радиолуч в направлении двух приёмников. Когда продукт достигает приёмника, уровень сигнала на его выходе резко падает и соответствующий канал датчика срабатывает "на подпор".
  Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.
  Монтаж модулей ведется непосредственно на стенки бункера (продуктопровода), в которых необходимо подготовить установочные отверстия. Связь модулей со вторичным прибором осуществляется по коаксиальным кабелям, входящим в комплект поставки.

Основные технические характеристики Ширина (диаметр) бункера до 1,5 м Количество каналов контроля уровня 2 Расстояние между уровнями до 1 м Рабочая частота от 9,8 до 10,2 ГГц Потребляемая мощность, не более 2 Вт Выходной сигнал каждого канала перекидной контакт реле Нагрузка каждого канала до 250 В, до 2 А Задержка на переключение реле для каждого канала регулируемая от 1 до 20 с Тип задержки (переключаемый) на включение/ на выключение/ симметричная Излучаемая мощность, не более 0,01 Вт Температурный диапазон от -40 до +40OС Исполнение по ГОСТ 14254-96 выносных модулей IP65 сигнализатора IP54 Габариты выносных модулей 111х91х25 мм сигнализатора 121х163х90 мм Масса комплекта, не более 1,2 кг
