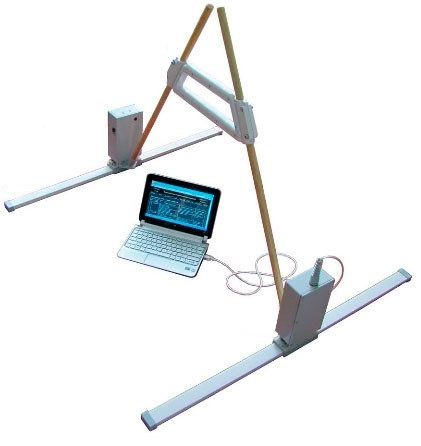

Георадар Лоза - 1В

Наименование

Георадар Лоза - 1В

Описание

Среднечастотный импульсный сверхмощный георадар.

Частотный диапазон: 50-300 МГц.

Частота дискретизации: 1, 2 и 4 нсек.

Энергетический потенциал 120 дБ.

Временные развертки: 256, 512, 1024 и 2048 нсек.

Чувствительность приемника: 100 мкВ;

Максимальный   темп   измерений   волновой   формы   сигнала одно измерение за 0,6 секунд.

Режимы регистрации:

• волновая форма в логарифмическом масштабе,
• волновая форма в линейном масштабе,
• волновая  форма в  логарифмическом масштабе  с  ослаблением сигнала по входу;

Режимы представления информации на экране регистратора:

• волновая форма каждого измерения;
• радарограмма   в   бинарном   представлении   после   пороговой обработки;
• радарограмма   в   бинарном   представлении   после   пороговой обработки с возможностью НЧ фильтрации;
• радарограмма  в  режиме  представлен ия  в  виде  максимумов  и минимумов сигнала (в тонах серого цвета);

Комплектация

(стандартная)

1. Блок управления и индикации  (БУИ-1В);

2. Регистратор (приемник) (БПр-1В);

3. Передатчик (БПрд-1В-1, 5 кВ);

4. Антенны 400 МГц, 300 МГц, 200 МГц, 100 МГц.

Исполнение

Брызгозащищенное.

Диапазон глубин

Диапазон глубин:

• с антеннами 100-300 МГц -0-10 метров,
• с антеннами 50 МГц-до 20-25 метров.

Применение

строительная   экспертиза,   инженерная   геология,   коммунальное хозяйство, сопровождение ГНБ. археология, почвоведение.

Наименование

Программа обработки георадарных данных.

Описание

Комплект  программного  обеспечения  предназначен  для  перекачки, обработки, представления и архивации георадарных данных.

Опции программы обработки:

• перекачка данных с георадара через USBпорт в формате «GEO»;
• обработка    георадарных    данных    в    2D (профиль)    и    3D представлении;
• ВЧ и НЧ фильтрация георадарных данных,
• представление георадарных данных:

- бинарном режиме,

- амплитудном режиме отображения палитрой 128 цветов;

- амплитудном режиме отображения в тонах серого цвета;

- режиме отображения минимумов и максимумов сигнала;

- режиме отображения производной функции амплитуды;

• обработка результатов зондирования (построение годографа);
• подавление  воздушных  помех  с  помощью  сложения  и  умножения,данных профилирования по параллельным профилям;
• сохранения файла опций настроек обработки;
• сохранение  георадарных  данных  в  ВМР,  в  формате Surfer dat и TXT-формате.
