Манометрический термометр «ТГП-100-М1», «ТГП-100ЭК-М1»
от 3 333,33 руб.
Показать оптовые цены- Под заказ
- Оптом и в розницу
- Код: 18200
Отправка с 13 мая 2026- +375 (17) 275-13-04
- +375 (17) 275-13-05
- +375 (17) 275-13-06
- +375 (17) 275-13-07
Газовые и конденсационные термометры ТКП-100Эк-М1, ТГП-100Эк-М1
Работа манометрических термометров основана на изменении давления газа, пара или жидкости при изменении температуры в замкнутом объеме. Манометрические термометры состоят из термобаллона, гибкого капилляра и собственно манометра. Термобаллон манометрического термометра помещают в измеряемую среду. При нагреве термобаллона внутри замкнутого объема увеличивается давление, которое измеряется манометром. Шкала манометра градуируется в единицах температуры. Капилляр термометра обычно представляет собой латунную трубку с внутренним диаметром в доли миллиметра. Это позволяет удалить манометр от места установки термобаллона на расстояние до 40 м. Капилляр по всей длине защищен оболочкой из стальной ленты.
Термометры показывающие предназначены для измерения температуры жидких и газообразных сред; термометры показывающие электроконтактные – для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.
Типы:
- ТГП-100-М1 – термометр показывающий газовый;
- ТКП-100-М1 – термометр показывающий конденсационный;
- ТГП-100Эк-М1 – термометр показывающий электроконтактный газовый;
- ТКП-100Эк-М1 – термометр показывающий электроконтактный конденсационный.
Основные технические характеристики
| 1. Пределы измерений, °С: |
|
| 2. Длина соединительного капилляра L, м: | 1,6; 2,5; 4; 6; 10; 16; 25 |
| 3. Длина погружения термобаллона L1, мм: |
|
| 4. Классы точности | 1; 1,5 |
| 5. Температура окружающего воздуха, °С: |
|
| 6. Климатические исполнения | УХЛ4; Т3 |
| 7. Относительная влажность воздуха при температуре 35°С |
|
| 8. Степень защиты от воздействия пыли и воды | IP40 |
| 9. Виброустойчивость, группа | L3 |
| 10. Напряжение внешних коммутируемых цепей: |
|
| 11. Разрывная мощность контактов |
|
| 12. Сигнализирующее устройство прямого действия, |
|
| 13. Давление измеряемой среды, кгс/см2 | 64 без защитной гильзы |
| 14. Присоединительная резьба, D, мм: |
|
| 15. Габаритные размеры, мм: |
|
| 16. Масса термометра без термосистемы, |
|
| 17. Изготавливаются по | ТУ 311-0225626.117-91 |
| 18. Свидетельство об утверждении типа средств измерений | RU.C.32.004.A № 42085 |
| 19. Декларация о соответствии | РОСС RU.АГ92.Д06490 |
| 20. Разрешение Ростехнадзора | № РРС 00-39307 |
| 21. Код ОКП | 42 1110 |

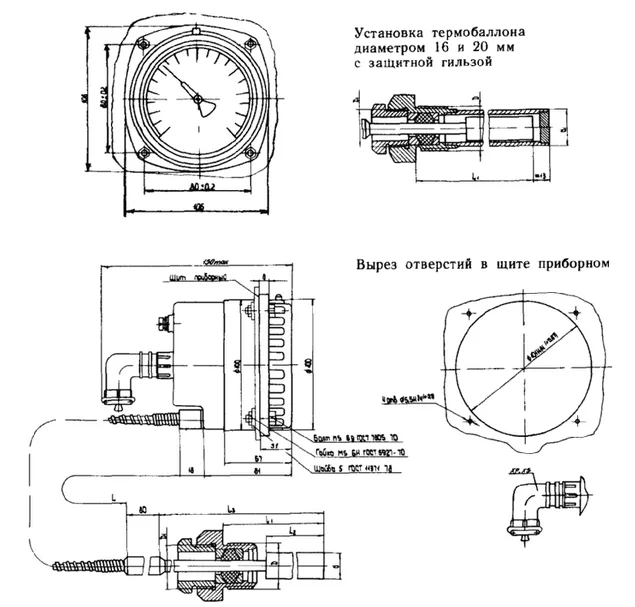

Габаритные и присоединительные размеры термометров ТГП 100Эк М1, ТКП100Эк-М1
Оформление заказа
При заказе необходимо указать:
- Тип термометра.
- Пределы измерения.
- Класс точности.
- Длину соединительного капилляра.
- Длину погружения термобаллона.
- Наличие защитной гильзы.
- Обозначение ТУ.
Пример заказа:
Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
“Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250 ТУ 311-0225626.117-91” .
* Термометры ТГП при длине капилляра L от 10 м и при температуре измерения 400°С и более изготавливаются с длиной погружения не менее 315 мм.
| Основные | |
|---|---|
| Производитель | Теплоконтроль |
| Страна производитель | Россия |
| Единица измерения | °С |
| Максимальный диапазон измерений | 400 |
| Минимальный диапазон измерений | 50 |
| Тип | Термометр |
| Тип визуализации | Текстово-цифровой |
| Общие | |
| Вес | 0.9 кг |
| Защита оборудования от воды и пыли IP | IP54 |
| Напряжение | 220 В |
| Технические характеристики | |
| Виброустойчивость | L3 |
| Классы точности | 1; 1,5 |
| Климатические исполнения | УХЛ4 |
| Пользовательские характеристики | |
| Принцип действия (1) | Газовый |
- Цена: от 3 333,33 руб.
