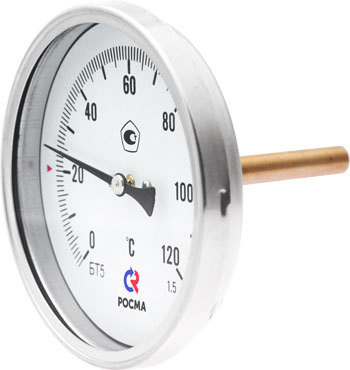

Биметаллический осевой термометр «БТ-31.211»

Биметаллический термометр «БТ-31.211»

Термометр осевой биметаллический предназначен для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Технические характеристики «БТ-31.211»

1.Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

2. Диаметр корпуса: 63, 80, 100, 150 мм.

3. Класс точности

4. Диапазоны показаний температур

5. Рабочая температура: −10…+60 °C

6. Степень защиты: IP43

7. Длина погружной части, мм

46 (кроме Ø150 или t°=0…+60
или 0…350 / 450 °C для Ø80 и 100);
64; 100; 150; 200;
250 (кроме Ø63);
300 (только для Ø100)

8. Чувствительный элемент: биметаллическая спираль

9. Циферблат: алюминий, шкала черная на белом фоне

10. Стекло: инструментальное

11. Присоединение: осевое

12. Резьба присоединения:на гильзе — G½ или M20×1,5

13. Рабочее давление: на гильзе — 2,5 МПа (25 кгс/см²)

14. Регулировка: на штоке (для Ø63) или на корпусе с тыльной стороны

15. Межповерочный интервал:

3 года — при диапазоне измерений+20…+100 °С, +20…+140 °С
2 года — для всех остальных диапазонов

13. Техническая документация
