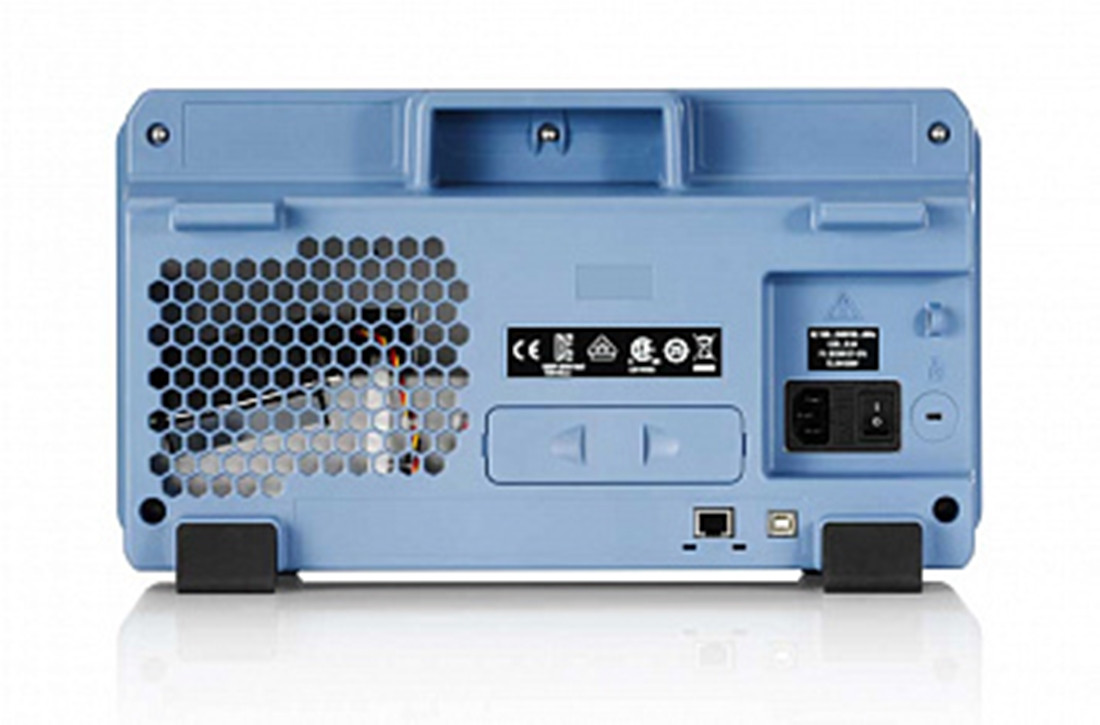

Осциллограф цифровой RTB2002, фото 2

Осциллограф цифровой RTB2002

от 5 929,38 руб.

Показать оптовые цены
  • Под заказ
  • Оптом и в розницу
  • Код: 22427
Осциллограф цифровой RTB2002
Осциллограф цифровой RTB2002Под заказ
от 5 929,38 руб.
Купить
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307
+375172757577
  • +375172751304
  • +375172751305
  • +375172751306
  • +375172751307

Осциллограф цифровой RTB2002



Серия R&S®RTB2000 призвана в корне изменить отношение к портативным осциллографам. Совокупность высокой производительности, качества отображения информации и удобного интерфейса использования – обладает особой ценностью для пользователей. Приятным сюрпризом окажутся и габариты. Обладая большим 10-дюймовым сенсорным дисплеем (не характерным для моделей такого класса), осциллографы имеют глубину всего 15 см.



Особенности:

  • Стандартная полоса пропускания может быть увеличена с помощью программных опций;
  • Режим смешанных сигналов (MSO –опционально) с 16 логическими каналами;
  • Синхронизация и декодирование данных последовательных интерфейсов (опционально);
  • Высокоскоростная система сбора данных с функцией архива;
  • Вертикальное разрешение 10 бит;
  • Чувствительность 1 мВ/дел.;
  • Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ;
  • Встроенный генератор функций с полосой до 25 МГц;
  • Встроенный генератор кодовых последовательностей;
  • Встроенный 3-разрядный вольтметр;
  • Встроенный 6-разрядный частотомер;
  • Цветной емкостной сенсорный дисплей диагональю 10,1 дюймов;
  • Масса 2,5 кг.



Технические характеристики



Система вертикального отклонения

Входные каналы

2 осциллографических
16 логических (опция RTB-B1)

Полосы пропускания для аналоговых каналов

70 МГц    RTB2002
100 МГц  с опцией RTB-B221
200 МГц  с опцией RTB-B222
300 МГц  с опцией RTB-B223

Максимальная входная частота для логических каналов

300 МГц

Время нарастания переходной характеристики (расчетное)

<5 нс    стандартно
<3,5 нс    с опцией RTB-B221
<1,75 нс  с опцией RTB-B222
<1,15 нс  с опцией RTB-B223

Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

Импеданс

аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ

логические каналы 10 кΩ+/-2%, ~4 пФ

Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
логические каналы: +/- 40 В (ПИК)

Система горизонтального отклонения

Диапазон временной развертки

от 1 нс/дел до 500 с/дел

Погрешность временной развертки

2,5x10-6

Система сбора данных

Частота дискретизации
аналоговые каналы

1,25 ГВыб/с
2,5 ГВыб/с с чередованием

Частота дискретизации
логические каналы

1,25 ГВыб/с

Глубина памяти

10 млн. точек
20 млн. точек с чередованием
160 млн. точек сегментированной памяти (с опцией RTB-K15)

Вертикальное разрешение

10 бит (16 бит в режиме high-resolution)

Скорость обновления

до 50’000 осциллограмм/с

Система синхронизации

Источники синхронизации

входы аналоговых каналов,
входы логических каналов (опционально)

Режимы запуска

автоматический, ждущий, однократный

Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

Анализ осциллограмм

Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

Курсорные измерения

Амплитудные и временные

Математическая обработка

сложение, вычитание, умножение, деление, БПФ

Тестирование по маске

тестирование по критерию годен/не годен;

Дополнительные возможности

Генератор сигналов произвольной формы (с опцией RTB-B6)

Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный: 0.1 Гц – 1 МГц
Шум: макс. 25 МГц
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек

Генератор тстовых последовательностей

4 бит
I2C, SPI, UART and CAN/LIN

Цифровой вольтметр (DVM)

Источник: аналоговые каналы;
Разрешение: 3 разряда;
Измерение напряжения: DC, , AC+DCскз и ACскз

Частотомер

Измерения: частота, период
Разрешение: 6 разрядов;

Дисплей

Тип

Емкостной цветной сенсорный, диагональю 10.1 дюймов

Разрешение

1280х800 пикселей (WXGA)

Общие характеристики

Интерфейсы

USB host, USB device, LAN

Габаритные размеры (Ш×В×Г), мм

390×220×152

Масса

2,5 кг



Характеристики
Основные
Производитель  Rohde & Schwarz
Страна производительГермания
Число каналов2
Информация для заказа
  • Цена: от 5 929,38 руб.
