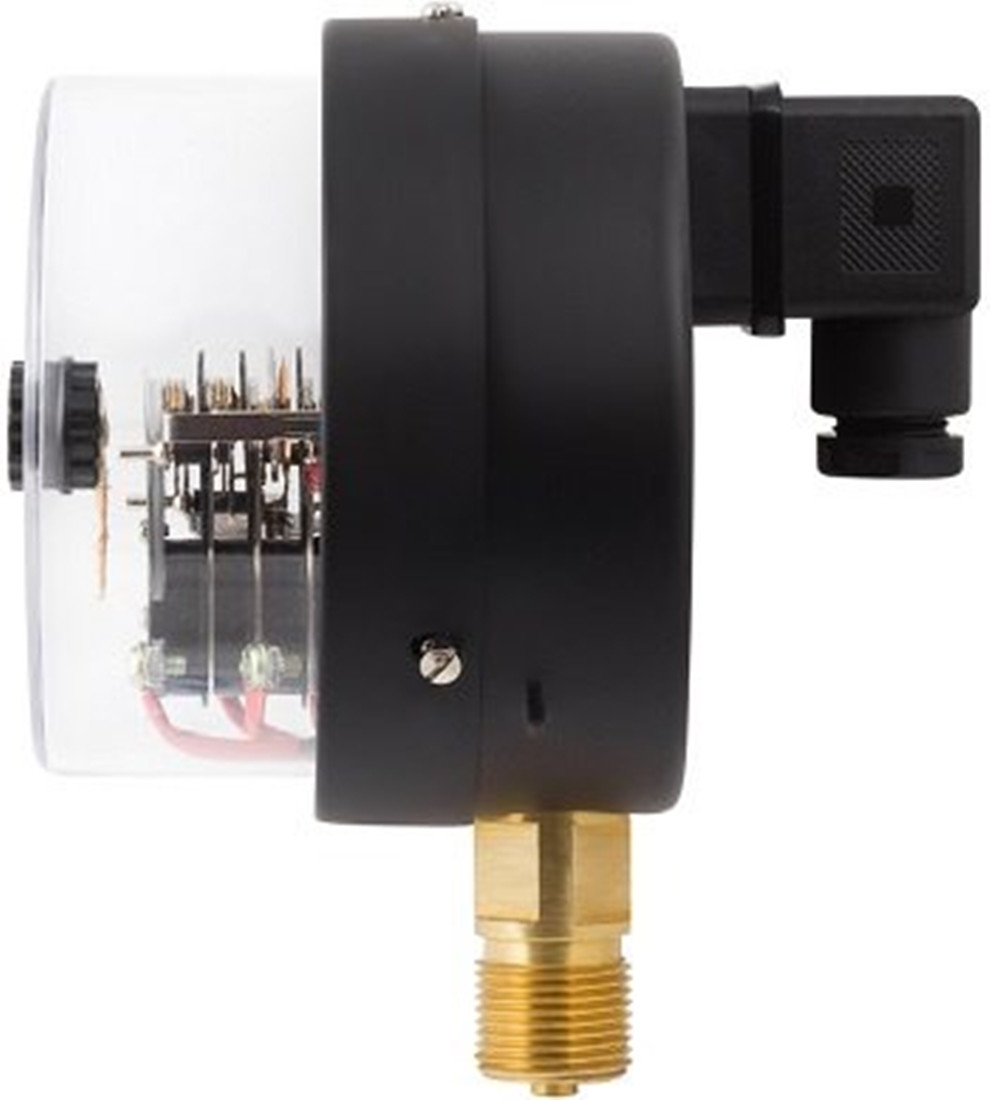

Манометр электроконтактный ТМ-510Р.03(0-1,6MPa)М20х1,5.1,5

Манометр электроконтактный ТМ-510Р.03(0-1,6MPa)М20х1,5.1,5

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением.

Электрическая схема:

• исполнение I (ОЗ — один замыкающий контакт).
• исполнение II (ОР — один размыкающий контакт).
• исполнение III (ЛРПР — левый размыкающий, правый размыкающий).
• исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий).
• исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий).
• исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий).

Максимальное напряжение: -220 В, ~380 В.

Максимальный ток: 1, А.

Максимальная разрывная мощность контактов: 30 Вт, 50 В•А.
