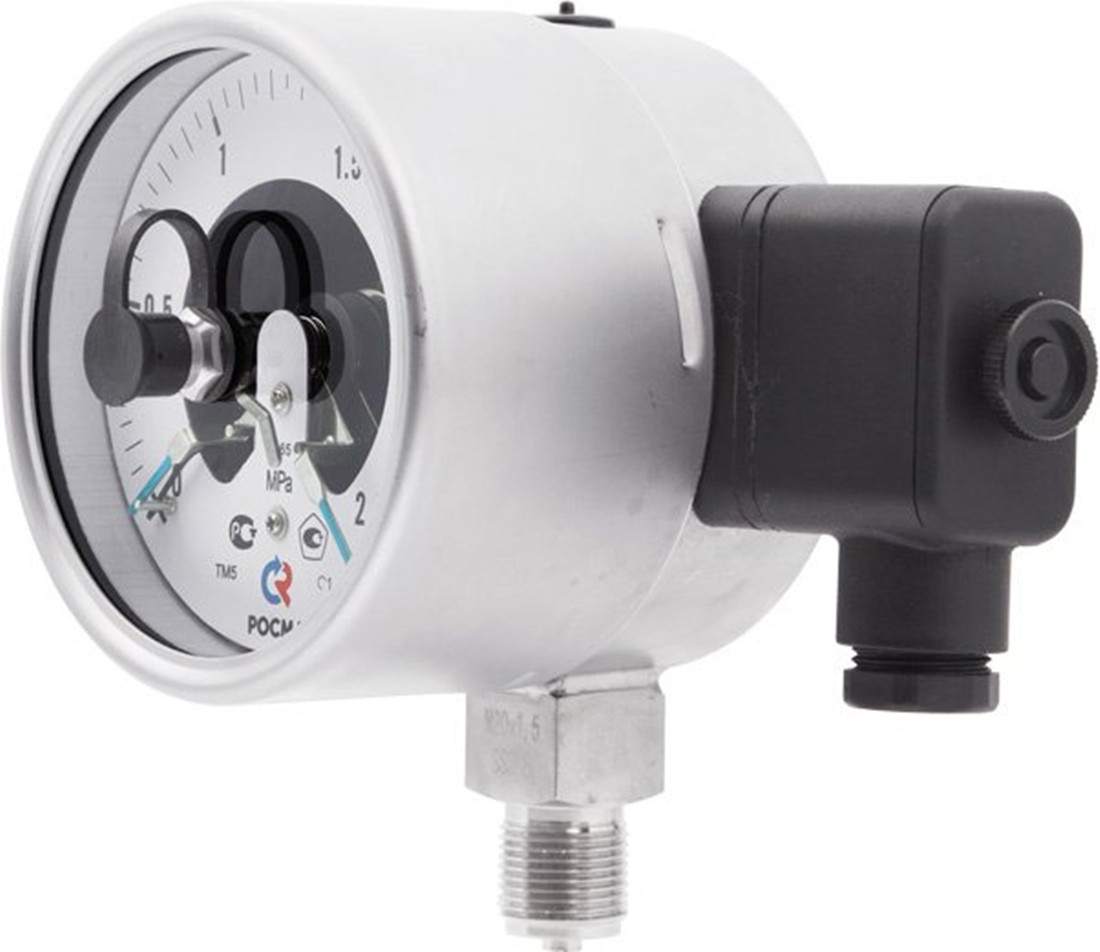

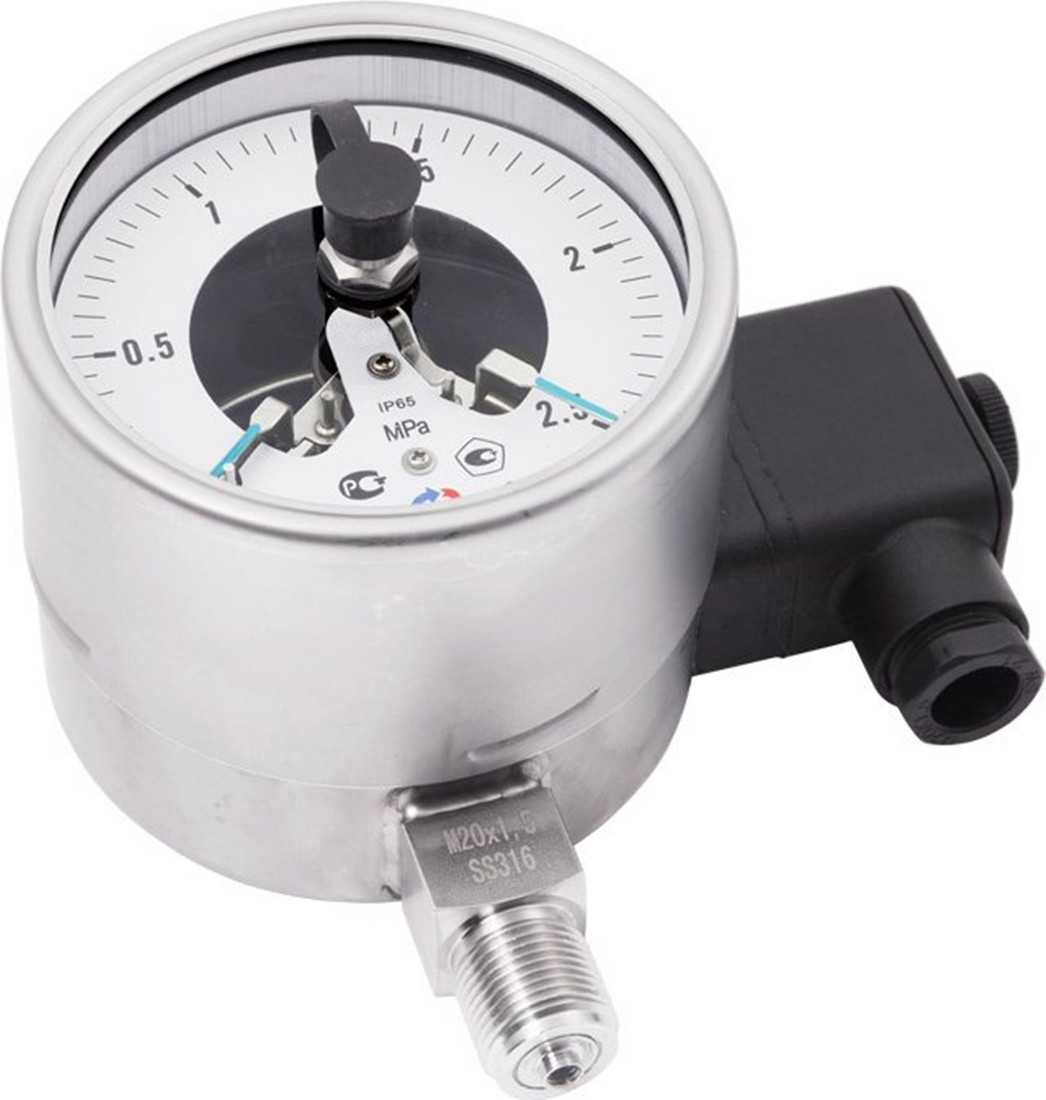

Манометр электроконтактный нерж сталь ТМ-521Р.06(0-2,5МРа)М20х1,5.1,5

Манометр электроконтактный нержавеющая сталь ТМ-521Р.06(0-2,5МРа)М20х1,5.1,5

Промышленный манометр выполнен полностью из нержавеющей стали, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащен электроконтактной приставкой для управления внешними электрическими цепями.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом. Температура окружающей среды при эксплуатации манометров с заполнением силиконом — от -60 до +60°C, без заполнения — от -60 до +60°C.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Манометры коррозионностойкие виброустойчивые с электроконтактной приставкой производства ЗАО «Росма» изготавливаются с диаметрами корпусов 100 мм и 150 мм, с классом точности 1,5. ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88.

Электрическая схема:

• исполнение I (ОЗ — один замыкающий контакт).
• исполнение II (ОР — один размыкающий контакт).
• исполнение III (ЛРПР — левый размыкающий, правый размыкающий).
• исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий).
• исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий).
• исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий).

Максимальное напряжение: -220 В, ~380 В.

Максимальный ток: 1, А.

Максимальная разрывная мощность контактов: 30 Вт, 50 В•А.

Технические характеристики
